Трубопроводная арматура используется для управления потоками жидкостей, газов и других сред в магистралях различного назначения. Она позволяет открывать, перекрывать или регулировать движение среды, изолировать участки трубопровода, защищать систему от аварийного повышения давления и предотвращать обратный ход потока.
Назначение и применение
Арматура применяется в системах водоснабжения, отопления, газоснабжения, нефтепроводах, технологических линиях промышленных предприятий, объектах химической, энергетической и пищевой отраслей. Выбор конкретного типа арматуры зависит от характера транспортируемой среды, рабочего давления, температуры, требований к герметичности и способа управления.
При выборе арматуры учитывают параметры трубопровода, условия эксплуатации и требования проекта. Неправильный подбор может привести к утечкам, снижению пропускной способности системы или преждевременному выходу элементов из строя. Поэтому важно опираться на спецификацию, проектную документацию или техническое задание заказчика.
Основные параметры выбора
Подбор трубопроводной арматуры выполняется по следующим критериям:
- номинальный диаметр трубопровода;
- номинальное давление системы;
- рабочая температура среды;
- тип транспортируемой среды и её агрессивность;
- материал корпуса и уплотнений;
- тип присоединения к трубопроводу: фланцевое, приварное, муфтовое;
- способ управления: ручной, электропривод, пневмопривод;
- требования к герметичности затвора.
| Параметр | Что учитывать |
|---|
| Номинальный диаметр | Должен соответствовать диаметру трубопровода для обеспечения пропускной способности |
| Номинальное давление | Выбирается с запасом относительно максимального рабочего давления системы |
| Рабочая температура | Определяет допустимый диапазон температур среды, при котором арматура сохраняет работоспособность |
| Материал корпуса | Зависит от агрессивности среды: чугун, сталь, нержавеющая сталь, латунь |
| Тип присоединения | Фланцевое применяется для разборных соединений, приварное для постоянного монтажа |
| Способ управления | Ручное управление для небольших диаметров, автоматическое для крупных систем и удалённых участков |
Виды трубопроводной арматуры
В каталоге представлены следующие группы:
Затворы дисковые поворотные используются для полного открытия или перекрытия потока. Запорный элемент выполнен в виде диска, который поворачивается вокруг оси. Затворы компактны, имеют небольшую строительную длину и применяются на трубопроводах среднего и большого диаметра.
Задвижки перекрывают поток с помощью затвора, который перемещается перпендикularly оси трубопровода. Они обеспечивают минимальное гидравлическое сопротивление в открытом положении и применяются там, где требуется полное сечение прохода.

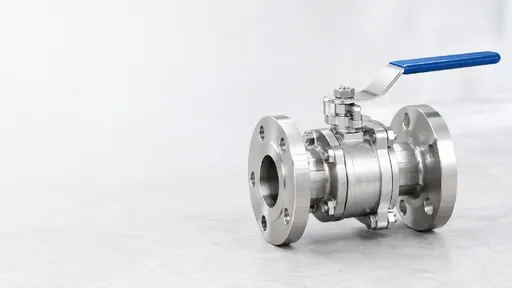

Шаровые краны оснащены запорным элементом в виде шара с проходным отверстием. Поворот шара на 90 градусов открывает или закрывает поток. Шаровые краны отличаются быстрым срабатыванием, высокой герметичностью и долговечностью. Доступны фланцевые и приварные исполнения.
Клапаны трубопроводные включают несколько подгрупп: сильфонные клапаны обеспечивают повышенную герметичность по штоку за счёт сильфонного уплотнения; обратные клапаны предотвращают обратный ход среды; предохранительные клапаны защищают систему от превышения давления; запорные клапаны и вентили служат для регулирования или перекрытия потока; специальные клапаны выполняют узкоспециализированные функции в технологических процессах.
Подбор под заявку или проект
Арматуру подбирают по заявке, спецификации или проектной документации. В заявке указывают номинальный диаметр, давление, температуру среды, материал корпуса, тип присоединения и способ управления. Если параметры системы известны частично, можно передать техническое задание или описание условий эксплуатации для уточнения подходящих позиций.
При комплектации крупных объектов целесообразно передать полную спецификацию с перечнем требуемой арматуры. Это позволяет подобрать все позиции с учётом совместимости и требований проекта, избежать несоответствий по параметрам и ускорить процесс формирования заказа.
Фланикс поставляет трубопроводную арматуру под заявку и спецификацию. Специалисты Фланикс помогают подобрать позиции по параметрам трубопровода, уточнить исполнение и тип присоединения. Для подбора и комплектации заказа можно передать спецификацию, проектную документацию или параметры объекта. Продукция поставляется для промышленных предприятий, строительных и монтажных организаций, объектов ЖКХ и энергетики.
