Теплоизоляция трубопроводов применяется для снижения потерь тепла в системах теплоснабжения, горячего водоснабжения и технологических трубопроводах. Изоляционные материалы подбираются по диаметру трубы, условиям эксплуатации, требованиям к теплопроводности и защитным свойствам оболочки.
Для каких задач используется продукция
Теплоизоляция трубопроводов нужна при прокладке магистралей тепловых сетей, подключении внутриквартальных участков, устройстве технологических линий на промышленных объектах и ремонте действующих систем. Защита трубы от теплопотерь позволяет сохранить температуру теплоносителя на протяжении трассы и избежать промерзания в холодный период. В зависимости от способа прокладки выбирают изоляцию для подземных каналов, надземных участков или внутренних систем здания.
Выбор теплоизоляции зависит от диаметра трубы, температуры теплоносителя, способа прокладки, наличия агрессивных сред и требований проекта. Для подземной прокладки используют скорлупы ППУ с защитной оболочкой из оцинкованной стали или полиэтилена. Для надземных участков применяют скорлупы ППС или минераловатные изделия. Элементы изоляции стыков обеспечивают герметичность защитного слоя на соединениях труб и фасонных деталей.
Какие параметры учитывать
- Диаметр трубы. Скорлупы и маты выпускаются под стандартные типоразмеры, указанные в проектной документации.
- Толщина изоляционного слоя. Определяется расчётом теплопотерь и зависит от температуры теплоносителя, условий прокладки и климатической зоны.
- Тип защитной оболочки. Для подземной прокладки используют оцинкованную сталь или полиэтилен высокой плотности, для надземной прокладки допустим пенополистирол без дополнительного покрытия.
- Наличие системы оперативно-дистанционного контроля. Элементы ППУ с кабелем вывода позволяют отслеживать увлажнение изоляции на протяжённых участках.
- Способ монтажа. Скорлупы монтируются на готовый трубопровод, комплекты изоляции стыков устанавливаются после сварки труб.
| Что указать в заявке | Зачем это нужно для подбора |
|---|
| Диаметр трубы | Определяет внутренний диаметр скорлупы или мата |
| Толщина изоляции | Влияет на теплопотери и габариты защитного слоя |
| Способ прокладки | Определяет тип защитной оболочки и материал изоляции |
| Температура теплоносителя | Влияет на выбор материала и толщину слоя |
| Длина участка | Определяет количество элементов и комплектов изоляции стыков |
Ассортимент продукции

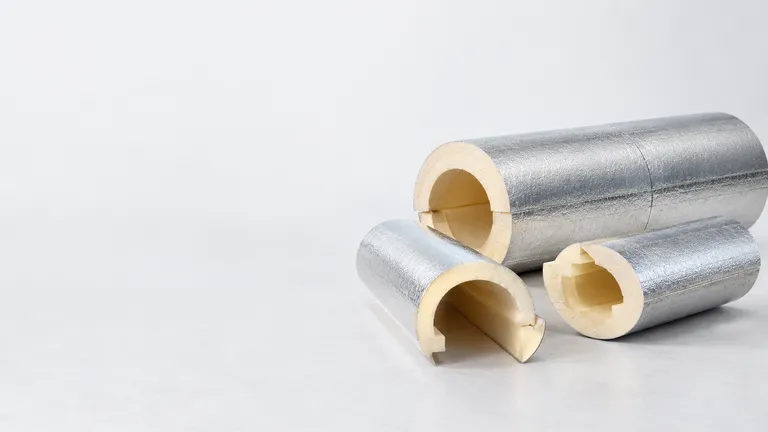

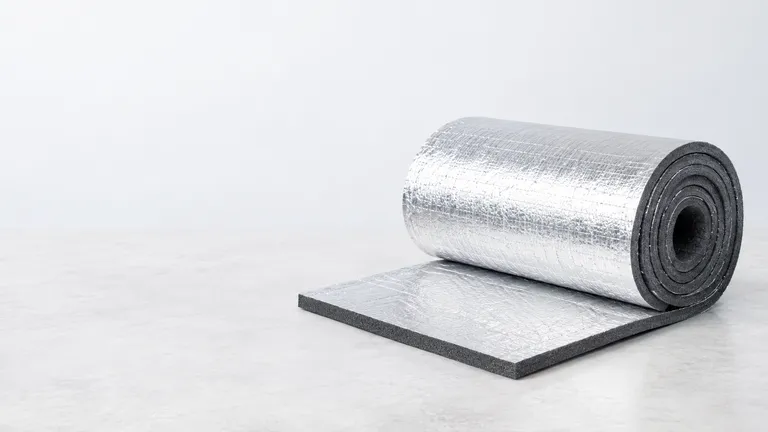

В каталоге представлены изоляционные маты, скорлупы ППУ и ППС, комплекты изоляции стыков, элементы трубопровода ППУ и защитные экраны для сварки. Изоляционные маты применяются для компенсации температурных деформаций на поворотах и П-образных участках. Скорлупы ППУ используются для подземной прокладки с защитной оболочкой из оцинкованной стали или полиэтилена. Скорлупы ППС подходят для надземных участков и внутренних систем без высоких механических нагрузок.

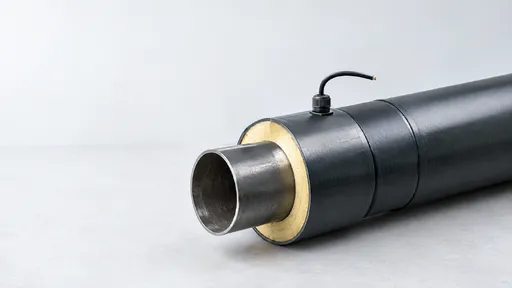

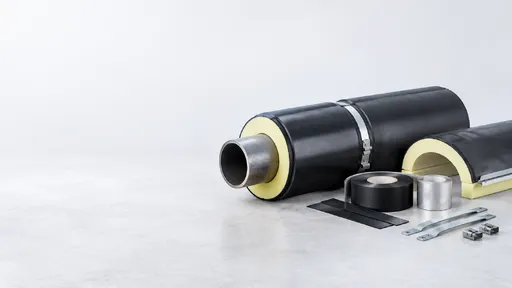

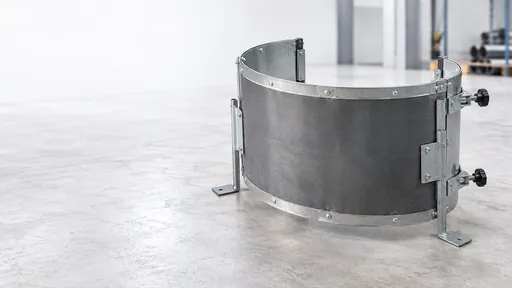

Комплекты изоляции стыков ППУ ОЦ и ППУ ПЭ предназначены для защиты сварных соединений труб с предизолированной оболочкой. Элементы трубопровода ППУ включают концевые элементы без кабеля вывода, концевые элементы с кабелем вывода, промежуточные элементы с кабелем вывода, П-образные и Z-образные элементы. Элементы с кабелем вывода используются в системах оперативно-дистанционного контроля для обнаружения увлажнения изоляции. Защитные экраны для сварки труб ППУ применяются для защиты теплоизоляционного слоя от повреждения при выполнении сварочных работ на смонтированном участке.
Особенности подбора изоляции
Подбор теплоизоляции начинается с изучения проектной документации, где указаны диаметры труб, температура теплоносителя, способ прокладки и требования к теплопотерям. Для подземной прокладки выбирают скорлупы ППУ с защитной оболочкой, толщина изоляции определяется расчётом. Для надземных участков допустимо использование скорлуп ППС или других типов изоляции в зависимости от температуры и условий эксплуатации.
На поворотах, компенсаторах и П-образных участках применяют изоляционные маты НПЭ, которые компенсируют температурные деформации трубопровода. Комплекты изоляции стыков подбираются по диаметру трубы и типу защитной оболочки. Элементы ППУ с кабелем вывода используются на участках с системой оперативно-дистанционного контроля, где требуется оперативное обнаружение увлажнения изоляции.
Монтаж и комплектация
Скорлупы монтируются на готовый трубопровод после проведения гидравлических испытаний. Элементы соединяются замковым соединением или на клеевой основе в зависимости от типа изделия. Комплекты изоляции стыков устанавливаются после сварки труб, герметичность обеспечивается термоусадочной манжетой или другими элементами в составе комплекта.
Для комплектации объекта нужно передать спецификацию с указанием диаметров труб, длин участков, количества поворотов, отводов, тройников и других фасонных деталей. Это позволяет подобрать скорлупы, комплекты изоляции стыков, элементы ППУ и изоляционные маты в нужном количестве.
Помощь в подборе
Специалисты Фланикс помогают подобрать теплоизоляцию и элементы ППУ по параметрам объекта, проектной документации или спецификации. Для подбора нужно передать диаметры труб, способ прокладки, температуру теплоносителя, длину участков и количество соединений. Если есть проектная документация, можно передать чертежи или спецификацию для точной комплектации.
Продукцию можно заказать под конкретный объект или заявку. Для оформления заказа нужно передать спецификацию с указанием типоразмеров, количества и требований к защитной оболочке. Фланикс поставляет теплоизоляцию и элементы ППУ для объектов теплоснабжения, жилищно-коммунального хозяйства и промышленных предприятий.
