Отводы-тройники представляют собой комбинированные фасонные элементы трубопроводов, которые позволяют одновременно выполнить изменение направления магистрали и устроить дополнительную врезку. Эти детали используются в системах водоснабжения, канализации и технологических трубопроводах для создания сложных узлов без применения нескольких отдельных элементов. Отводы-тройники подбираются по типоразмеру, углу отклонения основного канала и диаметру отводящего патрубка.
Что входит в раздел

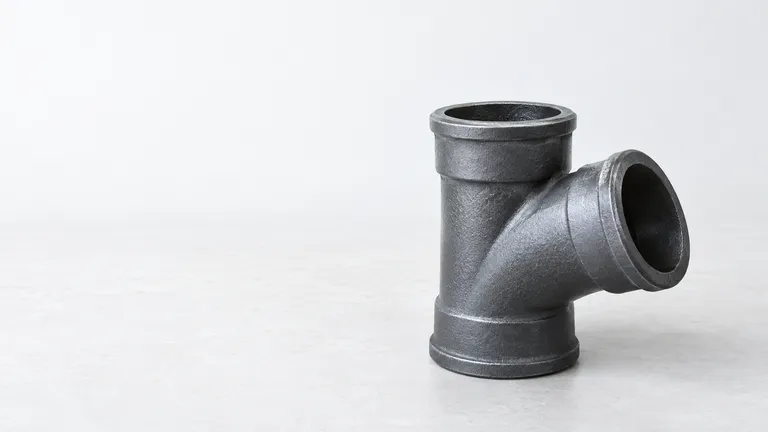

В разделе представлены чугунные отводы-тройники, которые применяются в напорных и безнапорных системах. Эти элементы изготавливаются из серого или высокопрочного чугуна и могут иметь раструбные или фланцевые соединения. Выбор конкретного варианта зависит от типа трубопровода, условий монтажа и требований проекта.
Чугунные отводы-тройники используются в системах водоотведения, ливневой канализации, промышленных трубопроводах и магистралях технического водоснабжения. Они обеспечивают возможность создать отвод под заданным углом и одновременно выполнить врезку дополнительной линии. Это упрощает конфигурацию узлов и снижает количество соединений на участке.
Основные критерии выбора отводов-тройников:
- диаметр основного канала и отводящего патрубка;
- угол отклонения основного канала (обычно 45 или 90 градусов);
- тип соединения (раструб, фланец);
- материал исполнения (серый или высокопрочный чугун);
- требования проекта к геометрии узла;
- условия эксплуатации и характер транспортируемой среды.
Как выбрать подходящую продукцию
При подборе отводов-тройников учитывается конфигурация проектируемого участка трубопровода. Диаметр основного канала должен соответствовать диаметру магистрали, а диаметр отводящего патрубка подбирается по параметрам врезаемой линии. Угол отклонения основного канала выбирается исходя из пространственных ограничений и требований к гидравлическим характеристикам системы.
Тип соединения определяется проектом. Раструбные элементы применяются в системах с уплотнением резиновыми кольцами, фланцевые варианты используются в напорных трубопроводах и узлах, требующих разборного соединения. Материал элемента выбирается с учётом механических нагрузок, агрессивности среды и условий эксплуатации объекта.
| Параметр | Пояснение |
|---|
| Диаметр основного канала | Должен совпадать с диаметром магистрали |
| Диаметр отводящего патрубка | Подбирается по диаметру врезаемой линии |
| Угол отклонения | Выбирается по требованиям проекта и пространственным условиям |
| Тип соединения | Раструбное или фланцевое, определяется проектом |
| Материал | Серый или высокопрочный чугун по условиям нагрузки |
При оформлении заявки полезно указать диаметры основного канала и отводящего патрубка, угол отклонения, тип соединения и требования проекта к материалу. Это позволяет подобрать элемент, который точно соответствует конфигурации узла и параметрам трубопровода.
Отводы-тройники могут иметь различные варианты исполнения по толщине стенки, наличию фланцевых присоединений на отводящем патрубке и типу уплотнительных поверхностей. Выбор варианта зависит от давления в системе, способа крепления отводящей линии и требований к долговечности соединения.
В системах канализации и водоотведения чугунные отводы-тройники используются для создания сложных разветвлений, где требуется одновременно изменить направление основной магистрали и подключить дополнительную линию. В промышленных трубопроводах эти элементы применяются для устройства технологических отводов, дренажных линий и вспомогательных контуров.
Геометрия отвода-тройника должна обеспечивать совместимость с соседними элементами трубопровода. Для раструбных соединений важно соблюдение размеров раструба и гладкого конца, для фланцевых вариантов критичны диаметр присоединительных отверстий, межосевое расстояние и толщина фланца. Эти параметры уточняются по чертежам или спецификации.
В проектах с высокими требованиями к надёжности узлов могут применяться отводы-тройники из высокопрочного чугуна с шаровидным графитом. Такие элементы обладают повышенной прочностью и ударной вязкостью, что важно для систем с переменными нагрузками или агрессивными условиями эксплуатации.
При подборе элементов для реконструкции существующих систем необходимо учитывать совместимость с установленными деталями. Если на объекте применяются элементы определённого типоразмерного ряда или стандарта, отвод-тройник должен соответствовать этим требованиям для обеспечения корректной стыковки.
Подбор и поставка
Фланикс поставляет отводы-тройники под заявку и спецификацию. Для подбора элемента можно указать диаметры основного канала и отводящего патрубка, угол отклонения, тип соединения и параметры объекта. Специалисты Фланикс помогают выбрать продукцию по требованиям проекта и укомплектовать поставку необходимыми фасонными элементами и деталями трубопроводов. Продукцию можно заказать для объектов в Самаре и других регионах России.
