Фланцы и фланцевые изделия применяются для разъёмного соединения участков трубопроводов, подключения арматуры, насосного оборудования, резервуаров и других элементов трубопроводных систем. Разъёмное фланцевое соединение позволяет выполнять монтаж, демонтаж и обслуживание трубопровода без нарушения целостности всей магистрали.
Назначение и применение
Фланцевые соединения используются в системах водоснабжения, отопления, газоснабжения, технологических трубопроводах промышленных предприятий, магистральных трубопроводах и других инженерных системах. Фланцы обеспечивают возможность соединения труб одинакового или разного диаметра, подключения запорной и регулирующей арматуры, установки контрольно-измерительных приборов и выполнения других технологических операций.
Фланцевые заглушки применяются для временной или постоянной герметизации торцов трубопроводов, технологических отверстий и патрубков оборудования. Втулки под фланец используются для перехода между трубой и фланцем, обеспечивая надёжное соединение элементов разного типа. Фланцевые компенсаторы компенсируют температурные расширения, вибрацию и смещения участков трубопровода.
Выбор фланцев зависит от параметров трубопровода, условий эксплуатации, требований проектной документации и спецификации объекта. Тип фланца, материал изготовления, способ присоединения к трубе и конструктивное исполнение определяются на основании расчётных данных и технических требований системы.
Основные параметры выбора
При подборе фланцев и фланцевых изделий учитываются характеристики трубопровода, рабочая среда, давление, температура и способ монтажа. Основные параметры выбора включают номинальный диаметр, условное давление, тип уплотнительной поверхности, способ присоединения к трубе и материал изготовления.
| Параметр | Что учитывать |
|---|
| Номинальный диаметр (DN) | Соответствие диаметру трубопровода и присоединяемого оборудования. Типовые значения от DN 10 до DN 2000. |
| Условное давление (PN) | Максимальное рабочее давление системы при заданной температуре. Стандартные ряды: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100. |
| Тип уплотнительной поверхности | Определяется типом применяемой прокладки и требованиями герметичности. Выпуклая, плоская, шип-паз, соединение типа RTJ. |
| Способ присоединения | Приварной встык, приварной внахлёст, свободный на приварном кольце, резьбовой. Выбирается по технологии монтажа. |
| Материал | Углеродистая сталь, нержавеющая сталь, легированная сталь, чугун. Зависит от рабочей среды и условий эксплуатации. |
Типы фланцев по конструкции

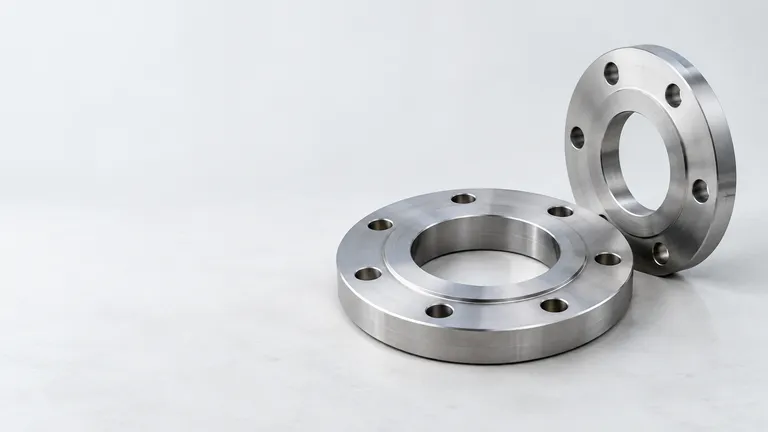

Стальные плоские фланцы применяются для соединения труб небольшого диаметра при невысоком давлении. Плоский фланец приваривается к торцу трубы внахлёст. Конструкция проста в изготовлении и монтаже, используется в системах с умеренными нагрузками.
Стальные воротниковые фланцы имеют выступающий буртик, который приваривается к трубе встык. Воротниковая конструкция обеспечивает более равномерное распределение напряжений в зоне сварного шва, применяется при повышенном давлении и температуре. Воротниковые фланцы часто используются в технологических трубопроводах промышленных предприятий.
Стальные свободные фланцы состоят из свободно вращающегося фланца и приварного кольца или буртика. Свободный фланец не связан жёстко с трубой, что упрощает центровку при монтаже. Такая конструкция удобна при необходимости выполнения точной подгонки фланцевого соединения.
Нержавеющие фланцы изготавливаются из коррозионностойких сталей и применяются в агрессивных средах, пищевой промышленности, химических производствах. Чугунные фланцы используются в системах водоснабжения, канализации, отопления при работе с неагрессивными средами и невысоком давлении. Грувлочные фланцы предназначены для быстрого соединения труб с нарезанными канавками.
Фланцевые изделия
Фланцевые заглушки выпускаются плоскими, выпуклыми и с бобышкой под манометр. Выбор типа заглушки зависит от давления в системе и необходимости установки контрольно-измерительных приборов. Заглушки используются при испытаниях трубопроводов, консервации неиспользуемых участков, временной изоляции оборудования.
Втулки под фланец представляют собой короткий патрубок с фланцем на одном конце и гладким или резьбовым присоединением на другом. Втулки применяются для перехода с фланцевого соединения на сварное или резьбовое, подключения арматуры, датчиков, отборных устройств.
Фланцевые компенсаторы включают линзовые, сильфонные и резиновые конструкции. Линзовые компенсаторы изготавливаются из стали и используются для компенсации осевых, угловых и поперечных смещений. Резиновые фланцевые компенсаторы применяются для гашения вибраций, компенсации температурных деформаций и снижения шума в системах водоснабжения и отопления.
Подбор под заявку или проект
Для подбора фланцев и фланцевых изделий под конкретный объект необходимо передать параметры трубопровода: номинальный диаметр, условное давление, рабочую температуру, тип рабочей среды, требования к материалу и типу фланцевого соединения. Если проект выполнен по зарубежным стандартам (ASME, ANSI, DIN, EN), указываются соответствующие обозначения классов давления и размеров.
Подбор по проектной документации или спецификации позволяет точно определить требуемый типоразмер, исполнение и количество позиций. При комплектации объекта фланцы подбираются совместно с трубами, арматурой, крепежом и уплотнительными материалами для обеспечения совместимости всех элементов системы.
