Комплекты изоляции стыков ППУ используются для устройства теплоизоляционного покрытия в местах сварных и резьбовых соединений трубопроводов с пенополиуретановой изоляцией. Они позволяют восстановить защитный слой после монтажа и обеспечить непрерывность изоляционной оболочки по всей длине магистрали.
Комплект включает элементы для формирования изоляционного покрытия на участке стыка: термоусаживаемую манжету или полимерную оболочку, пенополиуретановый заполнитель, крепёжные и уплотнительные элементы. Состав и конструкция зависят от типа оболочки базовой изоляции труб.
Для каких задач используется продукция
Комплекты изоляции стыков ППУ необходимы при строительстве и реконструкции тепловых сетей, трубопроводов горячего и холодного водоснабжения, технологических магистралей с предизолированными трубами. Монтаж выполняется после сварки или сборки соединения для защиты участка стыка от влаги, механических воздействий и теплопотерь.
Применяются на объектах жилищно-коммунального хозяйства, в промышленных системах теплоснабжения, на предприятиях нефтегазовой, химической, энергетической отраслей. Выбор комплекта зависит от характеристик основного трубопровода: диаметра труб, типа защитной оболочки, температурного режима эксплуатации.
Какие параметры учитывать
При подборе комплекта изоляции стыка учитываются параметры участка трубопровода, на котором выполняется монтаж. Основные критерии выбора:
- Диаметр трубы: комплект должен соответствовать наружному диаметру изолированной трубы или размеру защитной оболочки базовой изоляции.
- Тип оболочки базовой изоляции: оцинкованная сталь или полиэтилен. От этого зависит конструкция комплекта и способ его монтажа.
- Условия эксплуатации: температура транспортируемой среды, способ прокладки трубопровода (надземный, подземный, в канале), требования к герметичности и долговечности изоляционного покрытия.
- Требования проектной документации: указания по материалам изоляции, технологии монтажа и нормативным параметрам теплозащиты.
Комплекты для труб с оцинкованной оболочкой обычно включают стальные или композитные элементы для механического соединения с базовой изоляцией. Комплекты для труб с полиэтиленовой оболочкой чаще основаны на термоусаживаемых манжетах, которые обеспечивают плотное прилегание к поверхности трубы при нагреве.
| Что указать в заявке | Зачем это нужно для подбора |
|---|
| Диаметр изолированной трубы | Определяет размер комплекта и совместимость с базовой изоляцией |
| Тип оболочки базовой изоляции | Влияет на конструкцию комплекта и технологию монтажа |
| Температура рабочей среды | Учитывается при выборе материалов изоляции и уплотнений |
| Способ прокладки трубопровода | Определяет требования к защите от внешних воздействий |
| Количество стыков | Позволяет рассчитать объём поставки и укомплектовать заказ |
Комплекты для труб с оцинкованной и полиэтиленовой оболочкой
В каталоге представлены комплекты изоляции стыков для труб с оцинкованной оболочкой (ОЦ) и для труб с полиэтиленовой оболочкой (ПЭ). Каждый тип комплекта разработан для конкретного вида базовой изоляции и обеспечивает совместимость элементов при монтаже.

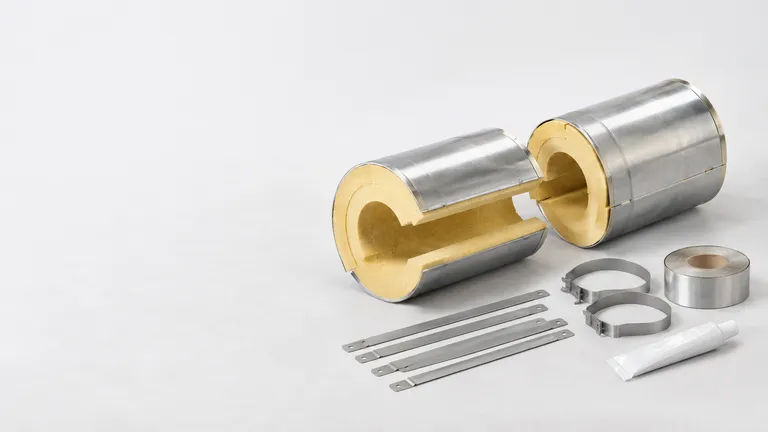

Комплекты ОЦ предназначены для стыков труб, у которых пенополиуретановая изоляция защищена стальной оцинкованной оболочкой. Монтаж таких комплектов предполагает механическое соединение элементов с использованием зажимных или свариваемых деталей. Конструкция рассчитана на длительную эксплуатацию в условиях подземной и надземной прокладки.

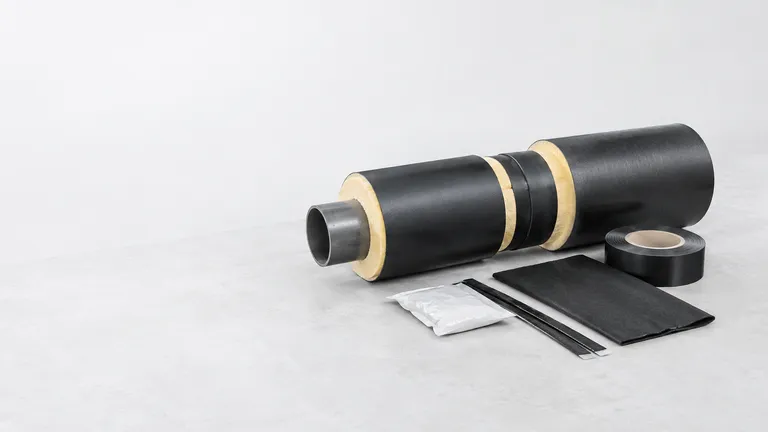

Комплекты ПЭ используются для стыков труб с полиэтиленовой оболочкой. Основной элемент комплекта: термоусаживаемая манжета, которая при нагреве плотно обхватывает участок стыка и формирует герметичное соединение с базовой оболочкой. Полиэтиленовые комплекты применяются в системах, где требуется гибкость изоляционного покрытия и устойчивость к коррозии.
Выбор между комплектами ОЦ и ПЭ определяется типом предизолированных труб, используемых на объекте. Смешивание комплектов разных типов на одном участке трубопровода не допускается, так как это нарушает целостность изоляционной системы.
Подбор комплектов по параметрам проекта
При подборе комплектов изоляции стыков учитываются данные проектной документации: диаметры труб, типоразмеры элементов базовой изоляции, требования к теплотехническим характеристикам покрытия. Если в проекте указаны конкретные производители или марки комплектов, подбор выполняется с учётом этих требований.
Для объектов, на которых применяются трубы разных диаметров или с различными типами оболочек, может потребоваться несколько видов комплектов. В этом случае формируется сводная заявка с указанием количества стыков для каждого типоразмера.
Если проектная документация содержит только общие требования к изоляции стыков, подбор комплектов выполняется на основе фактических параметров трубопровода и условий эксплуатации. Специалисты Фланикс помогают определить подходящие комплекты по данным спецификации, чертежам или описанию объекта.
Монтаж и требования к установке
Монтаж комплектов изоляции стыков выполняется после завершения сварочных или сборочных работ на участке соединения труб. Перед установкой комплекта поверхность стыка очищается от загрязнений, влаги и остатков сварочного шлака. Качество подготовки влияет на плотность прилегания изоляционных элементов и герметичность покрытия.
Для комплектов с термоусаживаемыми манжетами требуется источник нагрева: газовая горелка или строительный фен. Манжета устанавливается на участок стыка и равномерно прогревается по окружности до полной усадки. При монтаже комплектов с механическим креплением используются зажимные элементы или сварка.
Технология монтажа и требования к квалификации персонала указываются в документации производителя комплектов. На объектах с повышенными требованиями к качеству изоляции может выполняться контроль герметичности стыков после завершения монтажа.
Комплектация заказа и поставка
Фланикс поставляет комплекты изоляции стыков ППУ под проект и спецификацию. Для подбора продукции можно передать данные о диаметрах труб, типе базовой изоляции, количестве стыков и условиях эксплуатации трубопровода. Если требуется укомплектовать заказ для объекта с несколькими типоразмерами труб, специалисты помогут рассчитать необходимое количество комплектов каждого вида.
Для оформления заявки на поставку комплектов изоляции стыков ППУ можно связаться с Фланикс и передать параметры объекта или проектную документацию.
