Опоры и подвески трубопроводов относятся к системам крепления, которые фиксируют трубопровод, распределяют нагрузку и компенсируют температурные деформации. Крепёжные элементы удерживают трубопровод в проектном положении, передают вес магистрали на несущие конструкции здания или специальные опорные рамы и предотвращают смещение, вибрацию и провисание участков трубопровода при эксплуатации.
Назначение и применение
Опоры и подвески используются в магистральных, технологических, отопительных и технических трубопроводах на промышленных объектах, котельных, теплоцентралях, насосных станциях, объектах ЖКХ и инженерных сетях зданий. Крепление может быть жёстким, скользящим или подвижным в зависимости от режима работы системы, диаметра трубопровода, рабочего давления и температуры транспортируемой среды. При подборе учитывают расположение трубопровода относительно перекрытий, несущих конструкций и других коммуникаций, проектную схему прокладки, диапазон тепловых расширений и требования строительных норм к размещению крепёжных узлов.
Для разных условий монтажа используются различные типы крепежа. Выбор зависит от диаметра трубопровода, его массы, способа прокладки (горизонтальная, вертикальная, наклонная), наличия или отсутствия изоляции, рабочих температур и необходимости компенсации температурных перемещений. Проектная документация определяет тип, количество и расположение точек крепления исходя из расчёта нагрузок, прочности несущих конструкций и требований безопасности эксплуатации трубопроводной системы.
Основные параметры выбора
При подборе опор и подвесок учитывают конструктивные и эксплуатационные параметры трубопроводной системы. Каждый параметр влияет на тип крепления, его несущую способность и способ монтажа.
| Параметр | Что учитывать |
|---|
| Диаметр трубопровода | Диаметр определяет габариты хомута, опорного кольца или обоймы, тип соединительных деталей и возможность использования стандартных или специальных элементов крепления |
| Масса трубопровода | Вес трубопровода с изоляцией, транспортируемой средой и крепёжными элементами влияет на выбор грузоподъёмности подвески, сечение тяг, количество точек опирания и прочность узлов крепления к несущим конструкциям |
| Тип крепления | Различают неподвижные опоры, скользящие опоры и подвижные подвески. Выбор зависит от участка трубопровода, наличия компенсаторов, схемы температурных деформаций и требований проекта |
| Температура среды | Высокая температура требует учёта теплового расширения трубопровода, применения специальных подвижных креплений и теплоизоляционных вкладышей между трубой и хомутом |
| Способ прокладки | Горизонтальная прокладка требует опор и скользящих креплений, вертикальная и наклонная прокладка использует подвески и фиксаторы, подземная прокладка применяет железобетонные опоры и анкерные устройства |
| Наличие изоляции | Изоляция увеличивает внешний диаметр трубопровода и требует использования хомутов с увеличенным раскрытием, специальных обойм или опорных колец с учётом толщины изоляционного слоя |
Подбор под заявку или проект
Подбор опор и подвесок выполняется по проектной документации, спецификации или параметрам трубопровода. В заявке указывают диаметр трубы, рабочую температуру, тип прокладки, шаг установки креплений, наличие изоляции и требования к способу фиксации. Проектная документация содержит расчёты нагрузок, схему размещения опорных узлов, типоразмеры креплений и требования к монтажу. Спецификация включает позиции креплений с указанием типа, диаметра, грузоподъёмности и количества элементов для комплектации объекта.

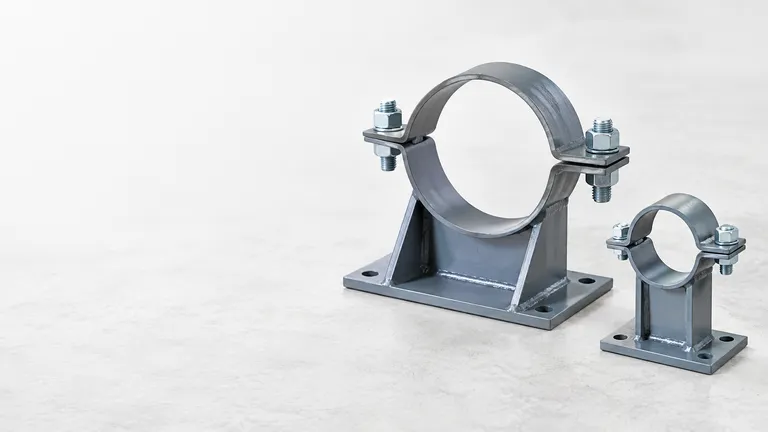

В каталоге представлены опоры трубопроводов и элементы опор и подвесок трубопроводов. Опоры трубопроводов включают конструкции для размещения трубопровода на несущих балках, перекрытиях и фундаментах. Элементы опор и подвесок включают хомуты для подвесок трубопроводов, соединительные детали подвесок, тяги для подвесок, подвески трубопроводов, детали опорных конструкций и блоки подвесок. Каждый элемент выполняет свою функцию в составе общей системы крепления: хомуты охватывают трубопровод, тяги передают нагрузку на опорную конструкцию, соединительные детали обеспечивают регулировку по высоте и углу, блоки подвесок объединяют несколько элементов в готовый узел крепления.
Подбор креплений выполняется с учётом конструкции здания или сооружения, расположения несущих балок, колонн и перекрытий, возможности размещения анкерных креплений и требований к расстоянию между точками опирания. Для технологических трубопроводов с высокой температурой среды используются опоры с направляющими скольжения, подвижные подвески с пружинными блоками и компенсирующими устройствами. Для трубопроводов отопления и водоснабжения применяются стандартные хомуты с резиновыми прокладками, скользящие опоры с опорными кольцами и жёсткие крепления.
Фланикс поставляет опоры и подвески трубопроводов под заявку и спецификацию. Для подбора креплений можно указать параметры трубопровода, тип прокладки, шаг установки опорных узлов и требования проекта. Комплектация заказов выполняется по переданным данным с учётом совместимости элементов и полноты комплекта для монтажа системы крепления. Поставка доступна по России.
