Седелки применяются для устройства отводов на магистральных трубопроводах. Они позволяют выполнить врезку ответвления без нарушения целостности основной линии и обеспечивают переход от диаметра магистрали к диаметру отводящей линии. Седелки используются в системах водоснабжения, канализации, технологических трубопроводах промышленных объектов.
Ассортимент категории
В раздел входят три основные группы седелок, различающихся материалом изготовления и способом присоединения к магистрали и отводу.

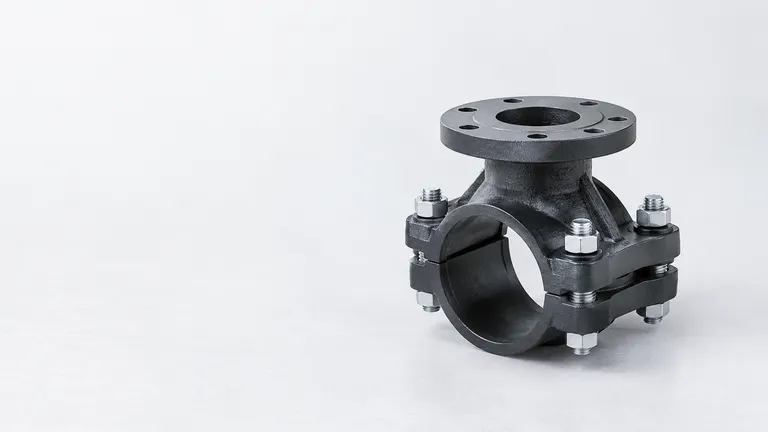

- Чугунные фланцевые седелки применяются для врезки отводов на чугунных и стальных трубопроводах большого диаметра. Фланцевое соединение обеспечивает надёжное крепление седелки к магистрали и упрощает монтаж отводящей линии через стандартный фланец.

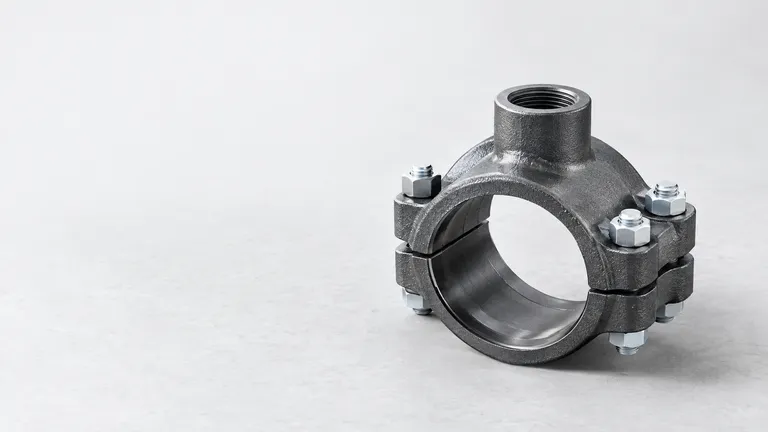

- Чугунные резьбовые седелки используются для устройства отводов на трубопроводах малого и среднего диаметра. Резьбовое присоединение отвода позволяет выполнить врезку компактно и подходит для систем с ограниченным монтажным пространством.

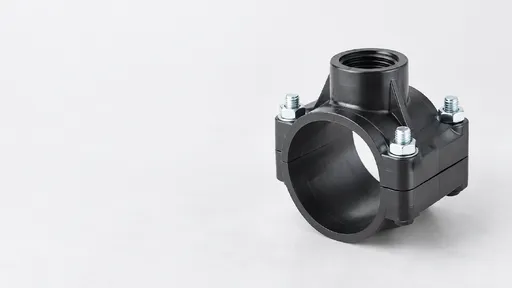

- Полиэтиленовые седелки предназначены для устройства отводов на полиэтиленовых трубопроводах систем водоснабжения и технологических линий. Изготавливаются из ПЭ80 или ПЭ100 и совместимы с трубами соответствующего материала.
Что учитывать при выборе
Подбор седелки зависит от параметров основного трубопровода, диаметра планируемого отвода и условий монтажа. Основные критерии выбора: диаметр магистрали, диаметр отводящей линии, материал трубопровода, способ присоединения отвода, рабочее давление системы.
| Критерий | Пояснение для выбора |
|---|
| Диаметр магистрали | Седелка должна соответствовать наружному диаметру трубы, на которую выполняется врезка. Для чугунных и стальных труб учитывается номинальный диаметр DN, для полиэтиленовых труб указывается наружный диаметр в миллиметрах. |
| Диаметр отвода | Седелка обеспечивает переход от диаметра магистрали к диаметру ответвления. Диаметр отвода выбирается по требованиям проекта и расчётному расходу отводящей линии. |
| Материал трубопровода | Материал седелки должен быть совместим с материалом магистрали. Для чугунных и стальных труб применяются чугунные седелки, для полиэтиленовых труб используются полиэтиленовые седелки. |
| Способ присоединения отвода | Фланцевое присоединение применяется для отводов большого диаметра и обеспечивает разборное соединение. Резьбовое присоединение используется для отводов малого диаметра и компактного монтажа. |
| Рабочее давление | Седелка должна выдерживать рабочее давление системы. Для полиэтиленовых седелок учитывается класс давления PN, соответствующий классу труб магистрали и отвода. |
Выбор седелки также зависит от способа монтажа. Для врезки под давлением применяются седелки с запорной арматурой, которая позволяет выполнить отвод без остановки системы. Для монтажа на незаполненном трубопроводе используются стандартные седелки без встроенной арматуры.
При подборе полиэтиленовых седелок важно учитывать SDR труб магистрали и отвода. Седелки выпускаются под определённые сочетания SDR и диаметров, что обеспечивает корректную геометрию соединения и совместимость элементов при сварке.
Для чугунных седелок учитывается тип фланца: плоский фланец для соединения с ответным фланцем отводящей трубы или резьбовой патрубок для присоединения резьбовой арматуры или трубы с резьбой. Резьба может быть цилиндрической или конической в зависимости от типа присоединяемой арматуры.
Способ крепления седелки к магистрали также влияет на выбор. Чугунные седелки крепятся к трубе с помощью хомутов, которые стягиваются болтами. Полиэтиленовые седелки привариваются к магистрали электромуфтовой сваркой через встроенную спираль или стыковой сваркой в зависимости от конструкции седелки.
Размерный ряд седелок определяется производителем и зависит от стандартов, применяемых в конкретной отрасли. Для систем водоснабжения и канализации применяются седелки под метрические диаметры труб. Для промышленных трубопроводов используются седелки под дюймовые диаметры DN и соответствующие фланцы.
При заказе седелок для комплектации объекта указывается диаметр магистрали, диаметр отвода, материал, способ присоединения отвода и количество позиций. Если седелка используется для врезки под давлением, дополнительно указывается наличие запорной арматуры.
Комплектация и поставка
Седелки подбираются по параметрам проекта или спецификации объекта. При комплектации заказа учитываются диаметры магистрали и отводов, материал трубопровода, способ монтажа и требования к присоединению отводящей линии. Продукция поставляется под заявку с указанием типоразмеров и количества позиций.
Фланикс поставляет седелки для промышленных и коммунальных объектов. Для подбора седелок по параметрам трубопровода и комплектации заказа можно отправить заявку с указанием диаметров магистрали, диаметров отводов, материала труб и условий монтажа. Специалисты помогут подобрать подходящие позиции и уточнят параметры поставки.
