Клапаны трубопроводные используются для регулирования и перекрытия потока рабочей среды в системах водоснабжения, отопления, технологических трубопроводах промышленных предприятий, объектах энергетики и нефтехимии. Эти устройства обеспечивают управление расходом, давлением и направлением движения жидкости или газа, защищают оборудование от перегрузок и предотвращают обратный ход среды.
Ассортимент категории
В раздел входит несколько групп продукции, каждая из которых решает конкретные задачи управления потоком. Выбор типа клапана зависит от назначения трубопровода, параметров среды и требований проекта.

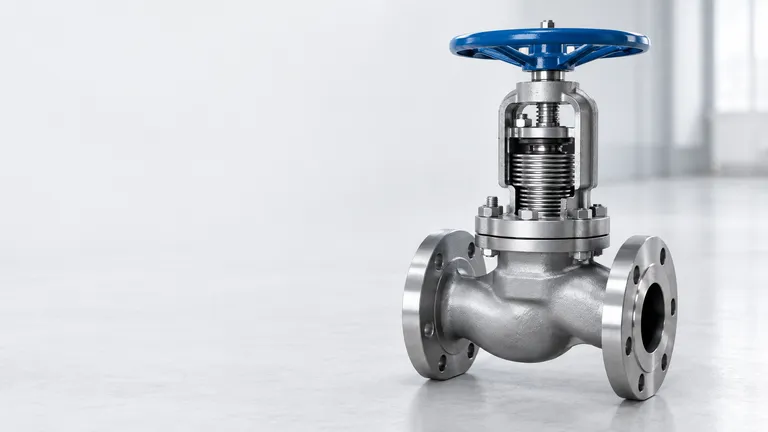

- Сильфонные клапаны применяются в системах с повышенными требованиями к герметичности затвора. Сильфонный узел исключает утечку среды через шток, что важно при работе с токсичными, агрессивными или горючими веществами.

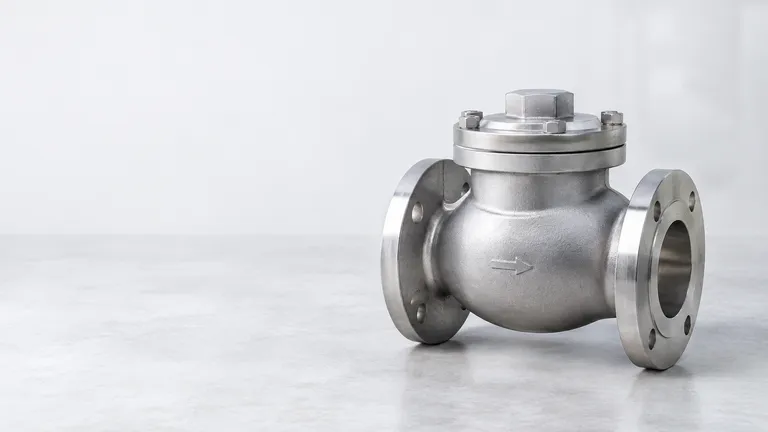

- Обратные клапаны предотвращают обратное движение рабочей среды в трубопроводе. Их устанавливают после насосов, на участках с перепадом высот, в системах водоснабжения и отопления для защиты оборудования и предотвращения гидроудара.

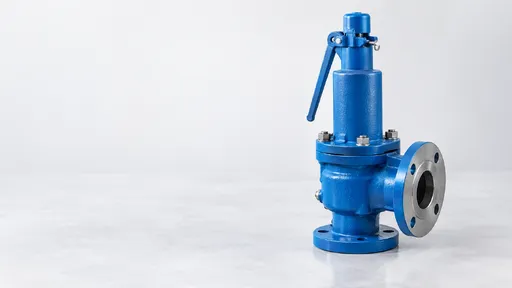

- Предохранительные клапаны защищают систему от превышения допустимого давления. При достижении заданного порога клапан автоматически открывается и сбрасывает избыток среды, предотвращая повреждение трубопровода и оборудования.

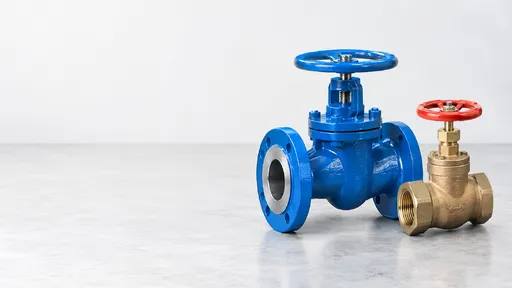

- Запорные клапаны и вентили используются для полного перекрытия или открытия потока. Вентили позволяют плавно регулировать расход среды за счёт изменения положения запорного элемента относительно седла.

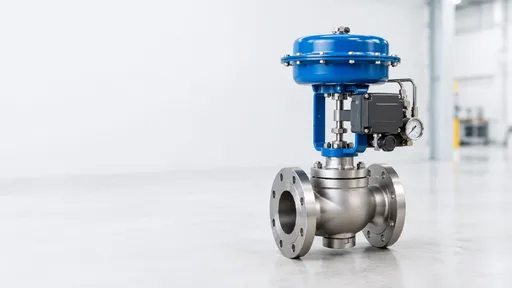

- Специальные клапаны включают редукционные, балансировочные, регулирующие и другие устройства, которые выполняют узкоспециализированные функции в системах автоматического управления и поддержания заданных параметров.
Что учитывать при выборе
Подбор клапана требует учёта параметров трубопровода, характеристик рабочей среды и условий эксплуатации. Неправильный выбор приводит к снижению надёжности системы, преждевременному износу арматуры или невозможности выполнения технологических задач.
| Критерий | Практическое значение |
|---|
| Назначение клапана | Определяет тип устройства: запорный, обратный, предохранительный, регулирующий. Выбор зависит от задачи, которую должна решать арматура на конкретном участке системы. |
| Диаметр условного прохода | Должен соответствовать диаметру трубопровода. При несовпадении возникают потери давления, увеличивается нагрузка на арматуру, нарушается гидравлический режим. |
| Рабочее давление | Клапан должен выдерживать давление среды с учётом возможных кратковременных перегрузок. Параметр указывается в технической документации и соотносится с условным давлением PN. |
| Температура среды | Материалы корпуса, уплотнений и запорных элементов подбираются в зависимости от диапазона температур. Выход за пределы допустимых значений снижает ресурс и герметичность. |
| Тип рабочей среды | Агрессивность, вязкость, наличие твёрдых включений влияют на выбор материала корпуса и седла. Для химически активных сред применяются нержавеющие стали, для воды и пара подходят чугунные и стальные корпуса. |
| Тип присоединения | Фланцевое, муфтовое или сварное соединение выбирается в зависимости от диаметра, давления и удобства монтажа. Фланцы упрощают демонтаж, сварка обеспечивает максимальную герметичность. |
| Тип привода | Ручной привод подходит для арматуры, которая редко переключается. Электрический или пневматический актуатор нужен для автоматизированных систем с дистанционным управлением. |
При подборе клапана важно учитывать не только номинальные параметры, но и условия эксплуатации: частоту срабатывания, возможность обслуживания, требования к герметичности затвора, наличие вибраций и гидроударов. Для систем с агрессивными или токсичными средами предпочтительны сильфонные клапаны, для защиты от превышения давления необходимы предохранительные устройства с точной настройкой срабатывания.
В проектах водоснабжения и отопления часто требуется комплектация обратными клапанами для предотвращения противотока и запорными вентилями для секционирования системы. В технологических трубопроводах промышленных объектов дополнительно учитываются требования к материалам, наличию сертификатов и возможности интеграции с системами автоматического управления.
Комплектация и поставка
Продукцию можно подобрать и укомплектовать под заявку, спецификацию или проектную документацию. При оформлении заказа учитываются параметры трубопровода, характеристики рабочей среды, тип присоединения и необходимость автоматизации управления.
Фланикс поставляет клапаны трубопроводные для объектов водоснабжения, теплоснабжения, промышленных предприятий и технологических систем. Для подбора и комплектации заказа можно передать спецификацию, указать параметры объекта или отправить заявку с описанием задачи. Специалисты помогут выбрать подходящие позиции по диаметру, давлению, температуре и типу рабочей среды, подберут арматуру с нужным типом присоединения и приводом.
