Элементы трубопровода ППУ используются при устройстве участков теплотрасс, где требуется изоляция поворотов, отводов, переходов и концевых участков трубопровода. Они представляют собой изолированные фасонные детали в защитной оболочке из полиэтилена или оцинкованной стали, которые устанавливаются на стыках, в местах изменения направления магистрали и на участках подключения к оборудованию.
Для каких задач используется продукция
Элементы трубопровода ППУ применяются в системах теплоснабжения, горячего водоснабжения и в промышленных трубопроводах, транспортирующих теплоноситель. Они нужны для изоляции тройников, отводов, переходов по диаметру, П-образных и Z-образных компенсационных участков, а также концевых зон трубопровода.
Выбор элемента зависит от конструктивного решения теплотрассы, параметров теплоносителя, условий прокладки и требований проекта. Промежуточные элементы устанавливаются на участках магистрали, концевые используются для завершения трассы или подключения к оборудованию, П-образные и Z-образные нужны для компенсации температурных деформаций трубопровода.
Какие параметры учитывать
При выборе элементов трубопровода ППУ учитываются конструктивное исполнение, диаметр рабочей трубы, тип защитной оболочки, наличие кабеля вывода для системы оперативного дистанционного контроля и геометрические параметры элемента. Каждый из этих параметров влияет на возможность применения элемента в конкретной системе.
- Тип элемента определяется функцией участка: промежуточный, концевой, П-образный или Z-образный.
- Диаметр рабочей трубы должен соответствовать диаметру основной магистрали.
- Наличие кабеля вывода зависит от того, предусмотрена ли система оперативного дистанционного контроля в проекте.
- Защитная оболочка выбирается исходя из условий прокладки и требований к защите изоляции.
- Геометрические параметры (длина, радиус изгиба, углы) уточняются по проектной документации.
| Что указать в заявке | Зачем это нужно для подбора |
|---|
| Тип элемента (промежуточный, концевой, П-образный, Z-образный) | Определяет назначение и место установки элемента в системе |
| Диаметр рабочей трубы | Обеспечивает совместимость с основной магистралью |
| Наличие кабеля вывода | Необходимо для систем с оперативным дистанционным контролем |
| Тип защитной оболочки | Влияет на защиту изоляции и срок службы элемента |
| Длина элемента и геометрические параметры | Зависит от конструкции участка трассы и компенсационных требований |

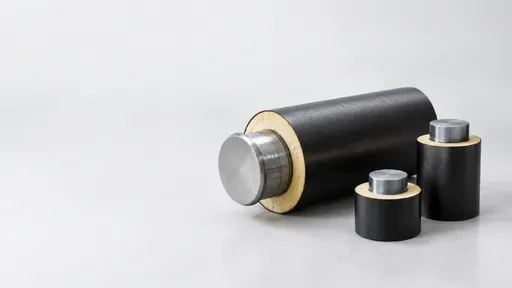

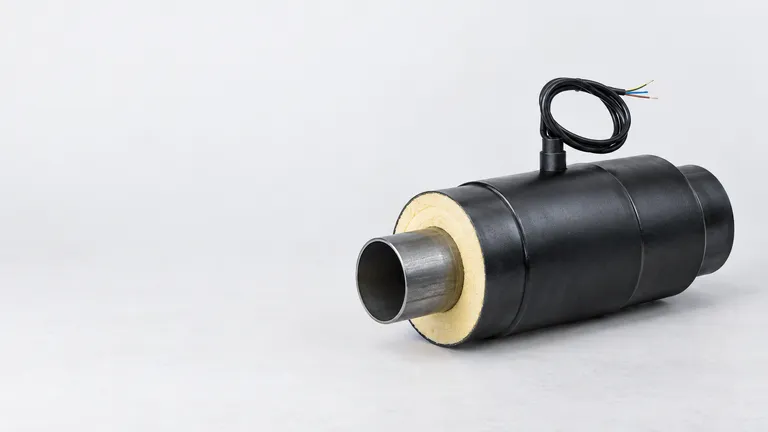

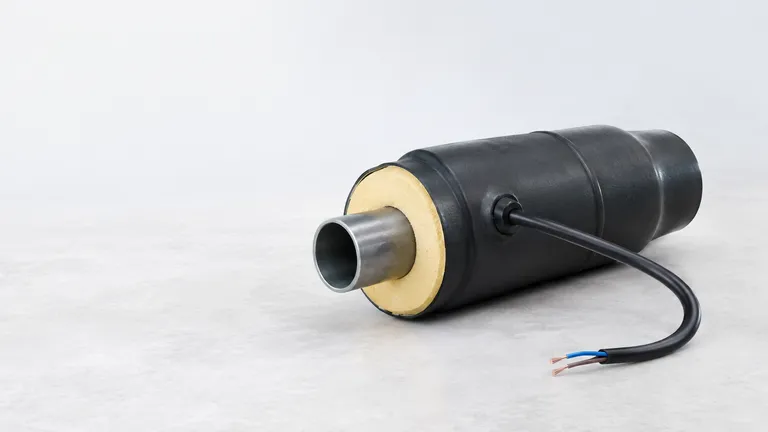

Промежуточные элементы с кабелем вывода используются на участках магистрали, где требуется контроль состояния изоляции. Концевые элементы с кабелем вывода устанавливаются на завершающих участках трассы с системой контроля. Концевые элементы без кабеля вывода применяются там, где система оперативного дистанционного контроля не предусмотрена проектом.

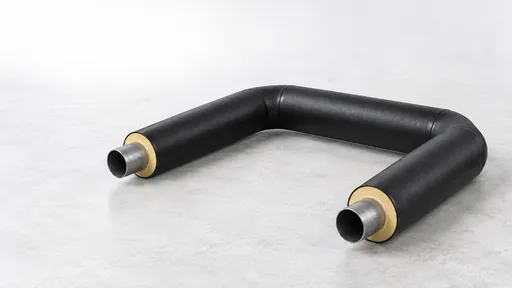

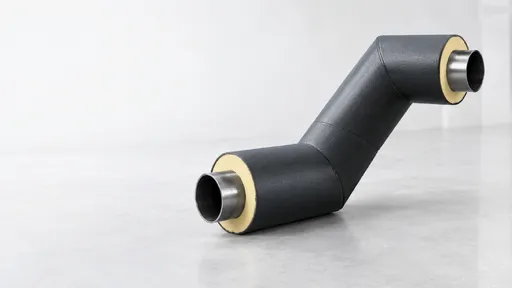

П-образные элементы нужны для устройства компенсационных участков, которые воспринимают температурные деформации трубопровода в горизонтальной плоскости. Z-образные элементы выполняют аналогичную функцию, но применяются в стеснённых условиях или при специфической компоновке трассы.
Выбор между элементами с полиэтиленовой и оцинкованной оболочкой зависит от условий эксплуатации, требований к механической прочности и защите от внешних воздействий. Полиэтиленовая оболочка используется при подземной прокладке, оцинкованная сталь подходит для надземных участков и мест повышенной механической нагрузки.
Помощь в подборе
Специалисты Фланикс помогают подобрать элементы трубопровода ППУ по параметрам проекта, спецификации или рабочей документации. Для подбора нужно передать тип элемента, диаметр рабочей трубы, требования к защитной оболочке и геометрические параметры участка.
Если в проекте предусмотрена система оперативного дистанционного контроля, указывается необходимость кабеля вывода. Если требуется комплектация участка теплотрассы, можно передать схему прокладки или спецификацию, чтобы подобрать все необходимые элементы с учётом совместимости.
Для подбора и покупки элементов трубопровода ППУ можно отправить заявку с указанием параметров объекта или приложить проектную документацию. Фланикс поставляет трубопроводную продукцию под заявку и помогает укомплектовать поставку по спецификации.
