Шаровые краны используются для перекрытия потока рабочей среды в трубопроводах. Запорный элемент выполнен в виде сферы с проходным отверстием. Поворот шара на 90 градусов открывает или закрывает проход. Конструкция обеспечивает быстрое управление потоком и подходит для систем водоснабжения, теплоснабжения, промышленных трубопроводов.
Ассортимент категории
В раздел входят шаровые краны с разными типами присоединения к трубопроводу. Выбор зависит от диаметра трубы, рабочего давления, условий монтажа и требований проекта.
- Фланцевые шаровые краны: присоединяются через фланцы по ГОСТ или другим стандартам. Используются на трубопроводах среднего и большого диаметра. Удобны для участков, где требуется разборное соединение.

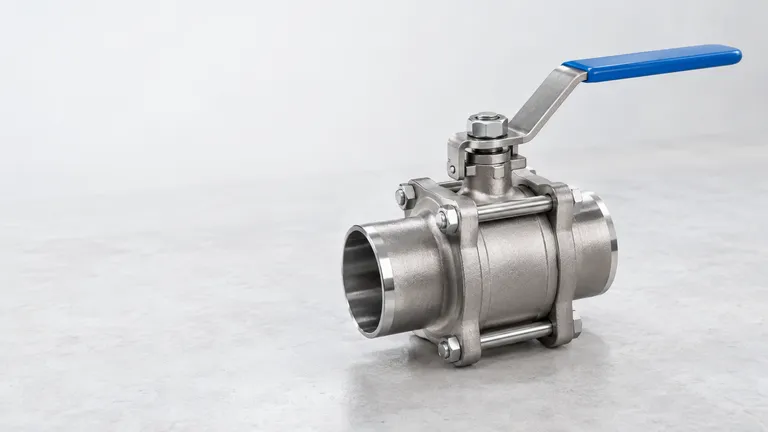

- Приварные шаровые краны: присоединяются сваркой встык или под приварку. Применяются там, где нужно неразъёмное соединение. Подходят для систем с высоким давлением и жёсткими требованиями к герметичности.
Корпус крана может быть выполнен из углеродистой, нержавеющей стали или других материалов. Материал подбирается с учётом среды, температуры и давления в системе.
Шар изготавливается из стали или других сплавов, устойчивых к износу и коррозии. Уплотнение шара обеспечивается седлами из полимеров или металла. Выбор типа седла зависит от температуры рабочей среды.
Управление краном может быть ручным, с редуктором или электроприводом. Ручные краны комплектуются рукояткой или рычагом. Краны большого диаметра оснащаются редуктором для снижения усилия на управление. Электроприводы применяются для дистанционного управления или автоматизации.
Что учитывать при выборе
Подбор шарового крана зависит от параметров трубопровода, условий эксплуатации и требований проекта. Основные критерии: диаметр, давление, тип присоединения, материал корпуса и управление.
| Критерий | Пояснение |
|---|
| Диаметр | Должен соответствовать диаметру трубопровода. Указывается в миллиметрах или дюймах. |
| Рабочее давление | Определяет допустимое давление в системе. Обозначается PN с числовым значением. |
| Тип присоединения | Фланцевое для разборных соединений, приварное для неразъёмных участков. |
| Материал корпуса | Углеродистая сталь для воды и пара, нержавеющая для агрессивных сред. |
| Тип управления | Ручное для малых диаметров, редуктор или привод для больших кранов. |
| Проходное сечение | Полнопроходные краны имеют диаметр шара, равный диаметру трубы. Стандартнопроходные имеют меньшее сечение. |
При выборе фланцевого крана нужно учитывать стандарт фланцев: ГОСТ, DIN, ANSI. Присоединительные размеры должны совпадать с фланцами трубопровода.
Для приварных кранов важна подготовка торцов под сварку. Торцы должны соответствовать типу сварного соединения: встык или под приварку.
Температура среды влияет на выбор материала седла. Полимерные седла подходят для температур до 200 градусов. Для более высоких температур применяются металлические седла.
Герметичность затвора определяется классом по ГОСТ. Класс А обеспечивает высокую герметичность, класс АА применяется для газов. Требования к герметичности уточняются по проекту.
Климатическое исполнение учитывается для кранов наружной установки. Обозначение У, УХЛ или Т указывает на диапазон рабочих температур окружающей среды.
Комплектация и поставка
Шаровые краны подбираются под конкретные параметры трубопровода. При оформлении заявки указываются диаметр, давление, тип присоединения, материал и тип управления. Если есть спецификация или проектная документация, она помогает точно определить требуемые позиции.
Фланикс поставляет шаровые краны для промышленных и коммунальных объектов. Продукция комплектуется под заявку с учётом параметров системы. Для подбора и покупки можно передать спецификацию, техническое задание или описание объекта. Доставка организуется по России.
