Элементы опор и подвесок трубопроводов используются для создания систем крепления трубопроводов к несущим конструкциям зданий, сооружений и технологических установок. Каждый элемент выполняет определённую функцию в составе опорной или подвесной конструкции и подбирается по параметрам трубопровода, условиям эксплуатации и проектным требованиям.
Что входит в раздел

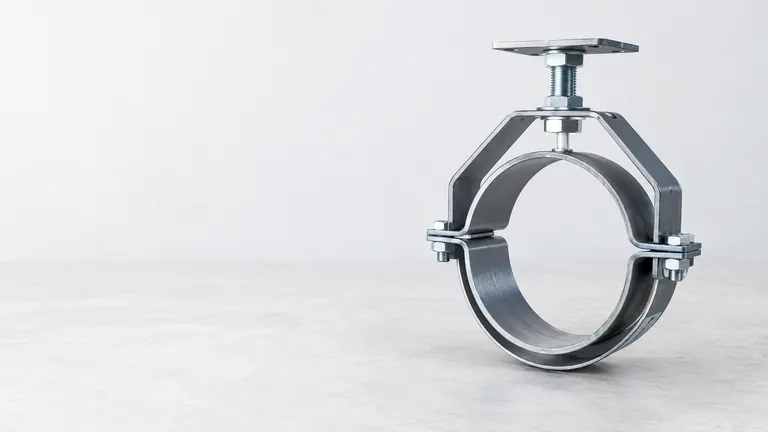

В раздел включены основные группы элементов для устройства опор и подвесок. Хомуты для подвесок трубопроводов обхватывают трубу и передают нагрузку на тягу или опорную конструкцию. Соединительные детали подвесок объединяют хомуты, тяги и блоки в единую систему крепления. Тяги для подвесок трубопроводов соединяют хомут с потолочным перекрытием или несущей балкой и воспринимают вертикальные нагрузки. Подвески трубопроводов включают комплектные решения для подвешивания горизонтальных участков магистралей. Детали опорных конструкций трубопроводов применяются для устройства неподвижных и скользящих опор на полу, стенах или фундаментах. Блоки подвесок трубопроводов представляют собой готовые узлы крепления, которые монтируются на перекрытия и обеспечивают регулировку положения трубы.
Выбор элементов опирается на следующие критерии:
- диаметр трубопровода и масса заполненного участка;
- температура транспортируемой среды и необходимость компенсации температурных расширений;
- тип опоры: неподвижная, скользящая, подвижная или подвесная;
- материал трубы и совместимость с материалом элементов крепления;
- наличие теплоизоляции и её толщина;
- требования проекта к расстоянию между опорами и способу крепления;
- условия монтажа и доступность несущих конструкций.
Как выбрать подходящую продукцию
Подбор элементов опор и подвесок начинается с анализа проектной документации или спецификации объекта. Диаметр трубопровода определяет типоразмер хомута и тяги. Масса трубы с рабочей средой и теплоизоляцией задаёт требования к несущей способности элементов. Температурный режим эксплуатации влияет на выбор материала: для высокотемпературных трубопроводов применяются элементы из термостойких сталей, для низкотемпературных систем учитывается хладостойкость.
Тип опоры выбирается по характеру нагрузки и расчётным смещениям. Неподвижные опоры фиксируют трубопровод в заданной точке и воспринимают осевые усилия. Скользящие опоры допускают продольное перемещение трубы при температурном расширении. Подвесные системы используются для горизонтальных участков, проложенных под перекрытиями или эстакадами.
| Параметр | Что учитывать |
|---|
| Диаметр трубопровода | Определяет размер хомута, тяги и блока подвески |
| Масса участка | Влияет на несущую способность элементов и шаг установки опор |
| Температура среды | Задаёт требования к материалу элементов и наличию компенсационных зазоров |
| Тип опоры | Неподвижная, скользящая или подвесная в зависимости от расчётных смещений |
| Наличие теплоизоляции | Увеличивает габариты трубы и массу, требует увеличенных хомутов |
Соединительные детали подбираются по способу крепления тяги к хомуту и к несущей конструкции. Резьбовые соединения обеспечивают регулировку высоты подвески, сварные используются для неподвижных опор. Детали опорных конструкций включают башмаки, салазки, опорные листы и анкерные элементы, которые подбираются по типу фундамента или основания.
При устройстве подвесок для трубопроводов с изоляцией учитывается толщина изоляционного слоя. Хомут должен обхватывать трубу с изоляцией без сжатия материала, а крепёжные элементы не должны создавать мостиков холода. Для трубопроводов с высокой температурой среды применяются теплоизолирующие прокладки между хомутом и трубой.
Расстояние между опорами определяется расчётом на прочность и жёсткость трубопровода. Для стальных труб шаг опор зависит от диаметра, толщины стенки и массы заполненного участка. Проектная документация содержит указания по размещению неподвижных и промежуточных опор, которые необходимо соблюдать при комплектации.
Материал элементов выбирается с учётом коррозионной стойкости и условий эксплуатации. Для наружных трубопроводов применяются элементы с антикоррозионным покрытием или из нержавеющей стали. Для внутренних систем допускается использование углеродистой стали с окраской.
Подбор и поставка
Фланикс поставляет элементы опор и подвесок трубопроводов под заявку и спецификацию. Продукцию можно подобрать по параметрам объекта: диаметру трубопровода, типу опоры, расчётным нагрузкам и условиям эксплуатации. Для комплектации заказа можно передать проектную документацию или перечень требуемых элементов. Специалисты Фланикс помогают уточнить типоразмеры и количество позиций по параметрам системы. Поставка выполняется по России, доставка согласовывается при оформлении заявки.
