Отводы применяются для изменения направления трубопровода под заданным углом. Элементы используются в системах водоснабжения, канализации, отопления, промышленных магистралях и технологических линиях. Выбор конкретного типа отвода зависит от диаметра трубопровода, угла поворота, рабочей среды и условий эксплуатации.
Ассортимент категории
В разделе представлены четыре основные группы отводов, которые различаются материалом изготовления и областью применения.

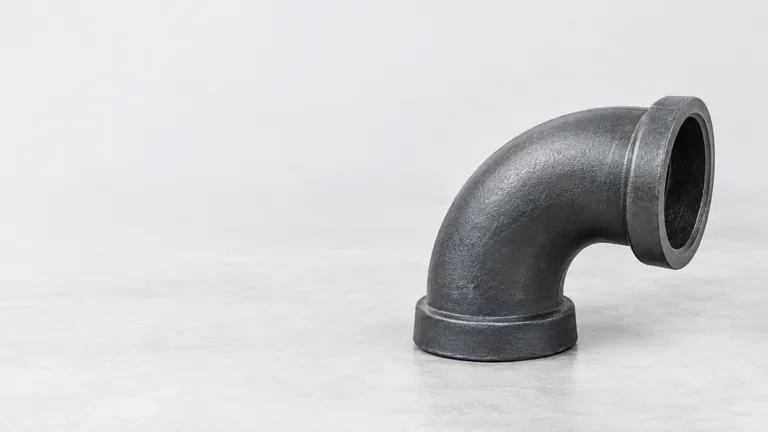

- Чугунные отводы используются в системах канализации и водоотведения. Изготавливаются из серого или высокопрочного чугуна, подбираются по диаметру и углу поворота.

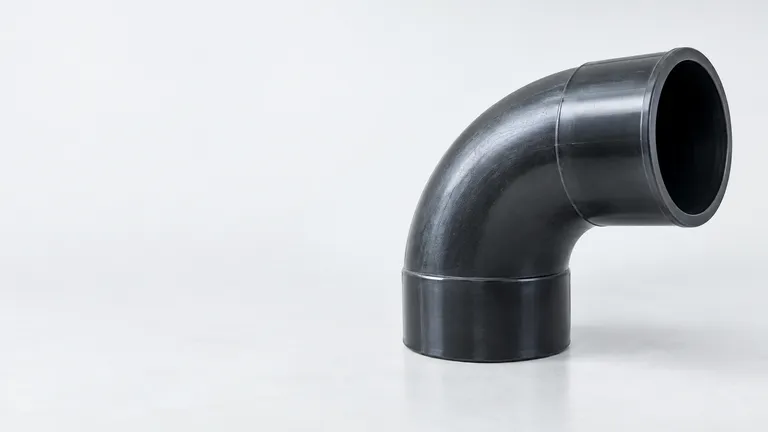

- Полимерные отводы применяются в напорных и безнапорных системах водоснабжения и канализации. Изготавливаются из полиэтилена, полипропилена или ПВХ, подбираются по диаметру, типу соединения и рабочему давлению.

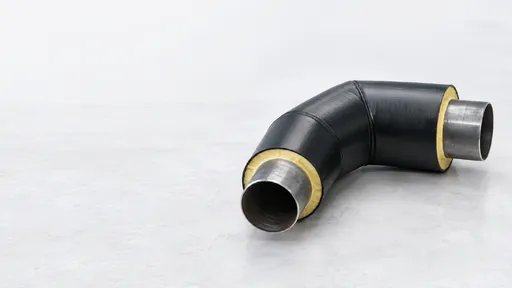

- Отводы в ППУ изоляции применяются в тепловых сетях и магистралях теплоснабжения. Конструкция включает стальной отвод, слой пенополиуретановой изоляции и защитную оболочку.

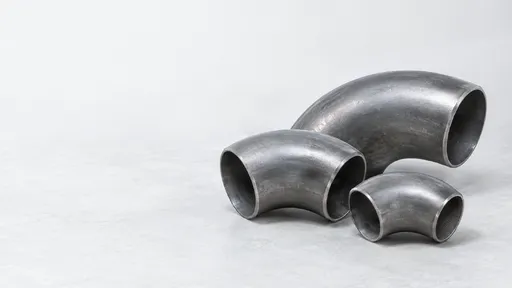

- Стальные отводы используются в промышленных трубопроводах, системах отопления, водоснабжения и технологических магистралях. Изготавливаются из углеродистой или легированной стали, подбираются по диаметру, углу поворота, толщине стенки и способу изготовления.
Каждая группа включает варианты с разными углами поворота. Наиболее распространены отводы 90° и 45°. Угол поворота выбирается по проекту и геометрии трассы трубопровода.
Что учитывать при выборе
При подборе отвода учитываются параметры трубопровода, условия эксплуатации и требования проектной документации. Основные критерии выбора представлены в таблице.
| Параметр | Пояснение |
|---|
| Диаметр | Должен соответствовать диаметру трубопровода. Для напорных систем учитывается внутренний или наружный диаметр в зависимости от типа соединения. |
| Угол поворота | Определяется трассировкой трубопровода. Стандартные углы: 15°, 30°, 45°, 60°, 90°. Выбор зависит от проектного решения. |
| Материал | Подбирается по характеру рабочей среды, температуре, давлению и агрессивности среды. Чугун подходит для канализации, полимеры для водоснабжения, сталь для промышленных магистралей. |
| Тип соединения | Раструбное, фланцевое, сварное или резьбовое. Зависит от типа трубопровода и способа монтажа. |
| Толщина стенки | Для стальных отводов подбирается по рабочему давлению системы. Чем выше давление, тем толще требуется стенка. |
| Способ изготовления | Стальные отводы могут быть сварными, гнутыми или штампованными. Выбор зависит от диаметра, давления и требований проекта. |
Для напорных систем дополнительно учитывается класс прочности или номинальное давление PN. Для отводов из полиэтилена значение SDR связано с толщиной стенки и учитывается при подборе совместимых элементов. Для систем с высокими температурами важна термостойкость материала.
При выборе отводов в ППУ изоляции учитывается толщина изоляционного слоя, тип защитной оболочки и температурный режим транспортируемой среды. Эти параметры указываются в спецификации проекта.
Для чугунных отводов уточняется тип раструба и наличие уплотнительных элементов. Для полимерных отводов может требоваться совместимость с конкретным типом фитингов или способом сварки.
Комплектация и поставка
Фланикс поставляет отводы под заявку и спецификацию. Продукцию можно подобрать по параметрам проекта, диаметру трубопровода, углу поворота и материалу. Специалисты Фланикс помогают укомплектовать заказ с учетом требований объекта и проектной документации.
Для подбора и покупки отводов можно отправить заявку с указанием диаметра, угла поворота, материала, типа соединения и количества позиций. Если параметры указаны в спецификации или проектной документации, можно передать эти данные для комплектации заказа. Продукция поставляется по России.
