Днища применяются для герметичного закрытия корпусов резервуаров, сосудов под давлением, емкостного оборудования и трубопроводов большого диаметра. Выбор формы днища зависит от рабочего давления, объема сосуда, условий монтажа и требований проектной документации.
Ассортимент категории
В раздел входят пять основных групп днищ, различающихся геометрией и областью применения.

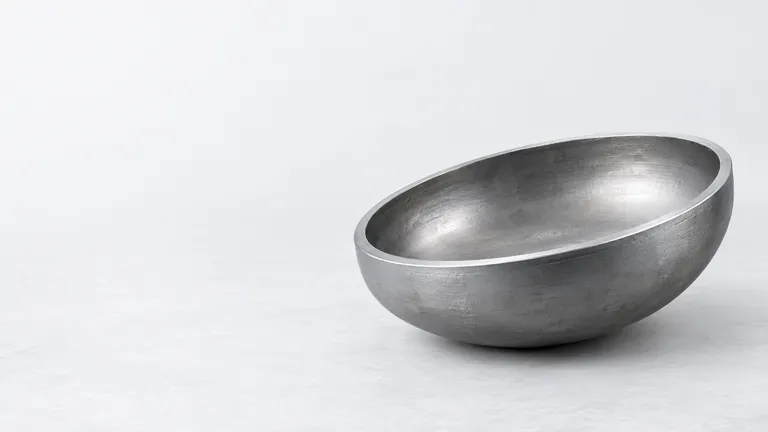

- Эллиптические днища используются в сосудах под давлением благодаря оптимальному соотношению прочности и расхода металла. Форма эллипса обеспечивает равномерное распределение нагрузки по стенкам корпуса.

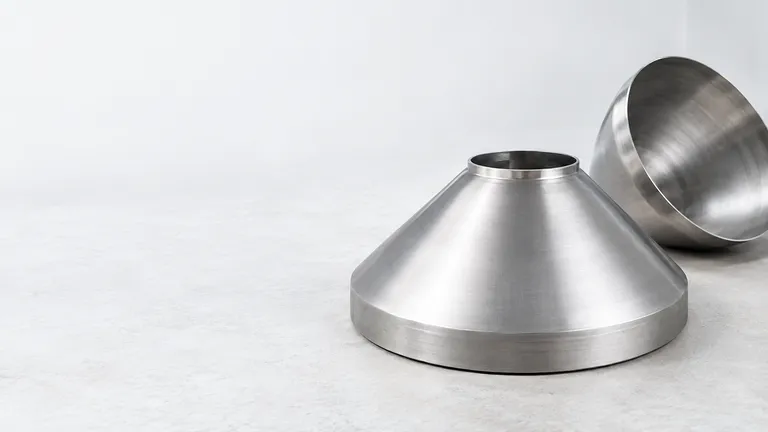

- Конические днища применяются в резервуарах для сыпучих материалов, в бункерах и емкостях с принудительным опорожнением. Угол конуса подбирается под характеристики среды и способ выгрузки.

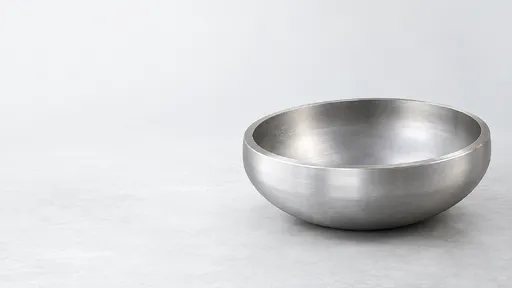

- Торосферические днища используются в резервуарах низкого и среднего давления. Конструкция сочетает сферический сегмент и тороидальный переход к цилиндрической части корпуса.

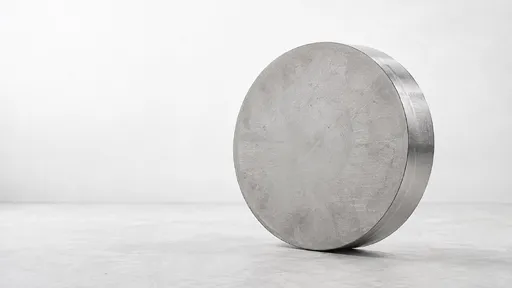

- Плоские днища устанавливаются в резервуарах атмосферного давления, емкостях для воды и технологических жидкостей. Для увеличения жесткости плоское днище может усиливаться ребрами.

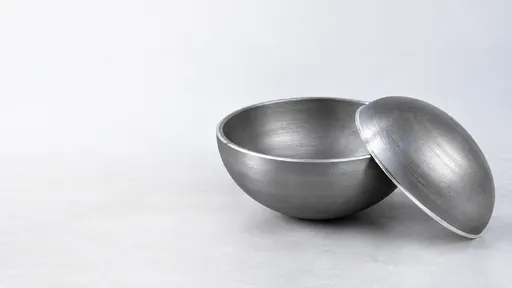

- Полусферические составные днища применяются в сосудах высокого давления, где требуется максимальная прочность конструкции. Днище собирается из отдельных сегментов методом сварки.
Что учитывать при выборе
Подбор днища ведется по параметрам корпуса сосуда, условиям эксплуатации и требованиям проектной документации. Основные критерии выбора перечислены в таблице.
| Критерий | Что учитывать |
|---|
| Диаметр корпуса | Диаметр днища должен соответствовать внутреннему или наружному диаметру цилиндрической обечайки. Для крупных сосудов применяются составные конструкции. |
| Толщина стенки | Толщина металла днища согласуется с толщиной стенки корпуса и рассчитывается под рабочее давление. |
| Форма днища | Эллиптические и торосферические днища используются в сосудах под давлением. Конические подходят для бункеров. Плоские применяются в резервуарах атмосферного давления. |
| Материал | Марка стали подбирается под среду, температуру и коррозионную активность. Для агрессивных сред используются коррозионностойкие стали. |
| Наличие отбортовки | Отбортовка упрощает стыковку днища с корпусом и применяется для сварного соединения с обечайкой. |
| Способ изготовления | Штампованные днища используются для типовых диаметров. Составные сварные конструкции применяются для нестандартных размеров и крупногабаритных сосудов. |
Для сосудов под давлением форма днища влияет на прочность конструкции и расход металла. Эллиптические днища обеспечивают меньшую массу при сопоставимой прочности по сравнению с торосферическими. Полусферические составные днища применяются при высоком давлении, когда требуется максимальная прочность.
Конические днища подбираются под угол естественного откоса материала и способ выгрузки. Для сыпучих материалов с низкой текучестью угол конуса выбирается более крутым. Плоские днища усиливаются ребрами жесткости, если диаметр резервуара превышает допустимые значения для неподкрепленной плоской стенки.
Толщина металла днища рассчитывается по нормам проектирования сосудов и аппаратов. При выборе учитываются рабочее давление, температура среды, коэффициент прочности сварного шва и допуск на коррозию. Для сосудов, работающих с агрессивными средами, выбирается марка стали с повышенной коррозионной стойкостью.
Отбортовка днища применяется для сварного соединения с цилиндрической обечайкой. Длина отбортовки зависит от толщины стенки корпуса и типа сварного шва. Для фланцевого соединения используются днища без отбортовки с приваренным фланцем.
Комплектация и поставка
Днища можно подобрать и укомплектовать под спецификацию проекта или параметры сосуда. Подбор ведется по чертежам, техническим условиям и требованиям заказчика. Если в спецификации указаны нестандартные размеры или материал, продукция изготавливается под заказ.
Фланикс поставляет днища для резервуаров и сосудов под давлением. Для подбора и комплектации можно передать спецификацию, чертежи или параметры объекта. Специалисты Фланикс помогут выбрать подходящую форму днища, уточнить типоразмер и согласовать сроки поставки.
