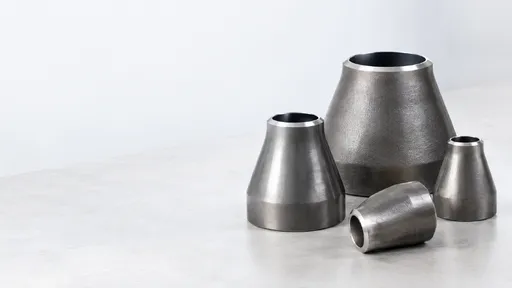

Детали и соединения трубопроводов используются для монтажа, ремонта и модернизации инженерных систем водоснабжения, отопления, канализации, технологических трубопроводов. Продукция обеспечивает устройство поворотов, ответвлений, переходов между участками разного диаметра, герметичное соединение труб и подключение запорной арматуры.
Что входит в раздел
В раздел включены фасонные детали, соединительные элементы, фланцевые изделия и вспомогательная продукция для сборки трубопроводных систем. Ассортимент охватывает чугунные, стальные и полимерные изделия для напорных и безнапорных трубопроводов.

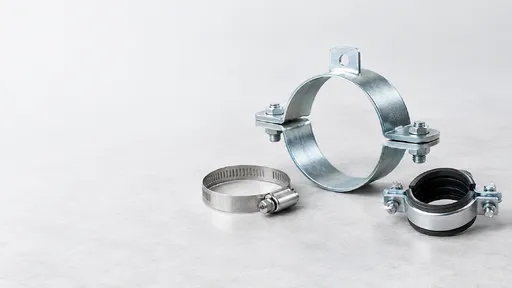

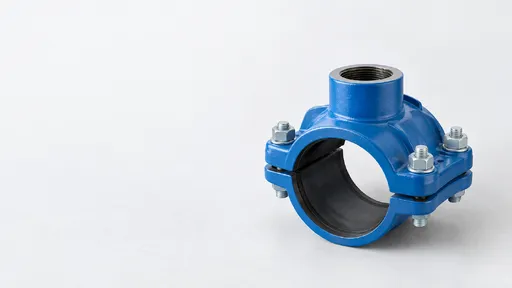

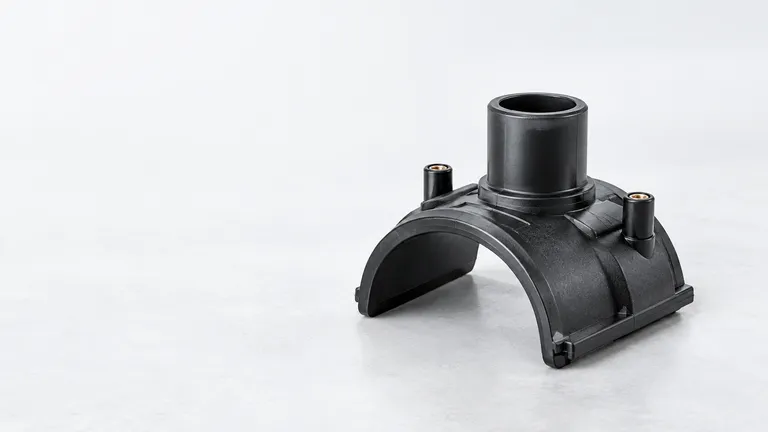

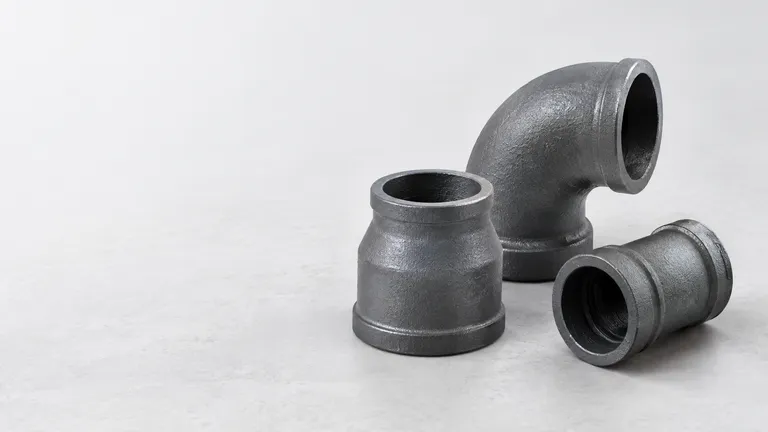

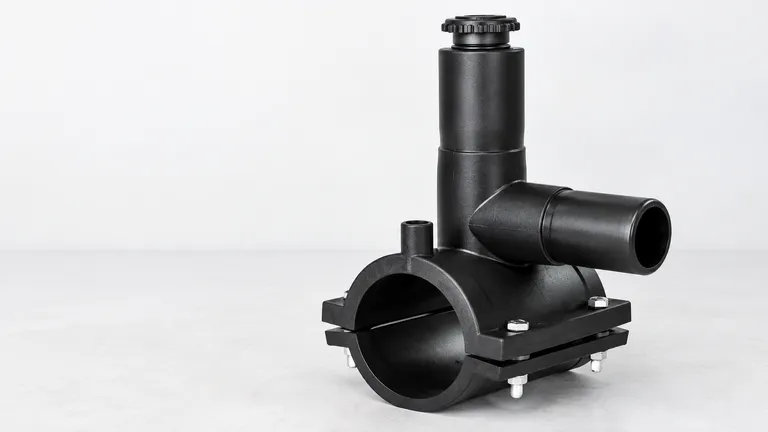

Накладной уход применяется для устройства отводов на действующих участках без врезки. Чугунные патрубки используются в системах канализации и водоотведения. Хомуты обеспечивают устройство ответвлений и врезок, включая грувлочные хомуты-седелки для быстромонтируемых соединений и засверловочные полиэтиленовые хомуты для врезки в напорные трубопроводы.

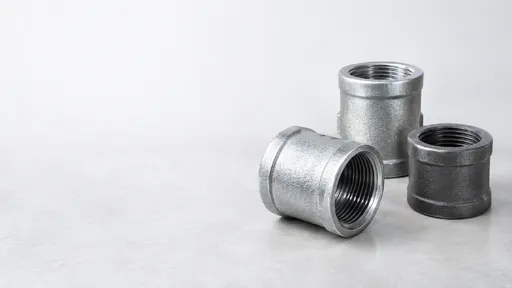

Муфты предназначены для соединения труб одного диаметра. В разделе представлены чугунные муфты для канализационных систем, грувлочные муфты для быстрого монтажа, жаропрочные муфты для высокотемпературных сред, полиэтиленовые и полипропиленовые муфты для полимерных трубопроводов, муфты из ПВДФ для химически активных сред, стальные соединительные муфты для сварных и резьбовых соединений.

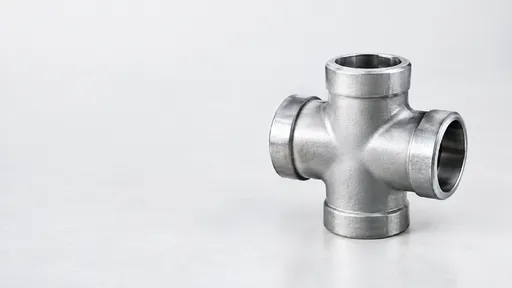

Крестовины используются для устройства четырехстороннего ответвления. Грувлочные крестовины обеспечивают быстрый монтаж, чугунные канализационные крестовины применяются в системах водоотведения, чугунные кресты для напорных трубопроводов рассчитаны на рабочее давление.

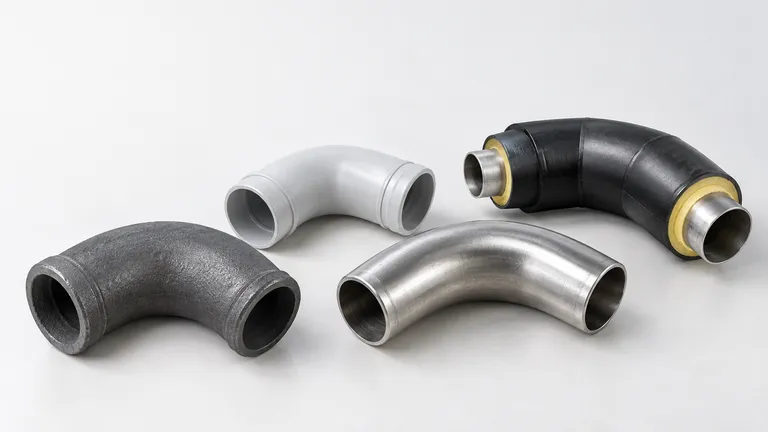

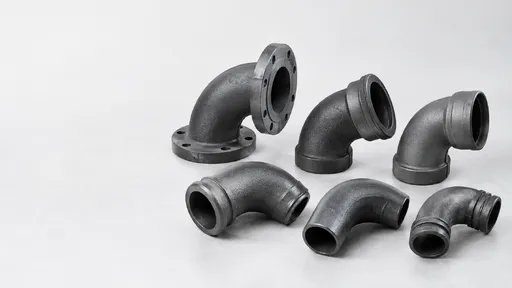

Отводы служат для изменения направления трубопровода. Чугунные отводы применяются в канализационных системах, полимерные отводы используются в системах холодного и горячего водоснабжения, отводы в ППУ изоляции предназначены для теплотрасс, стальные отводы подбираются под сварные и фланцевые соединения. Отводы-тройники, включая чугунные отводы-тройники, объединяют функции отвода и ответвления.

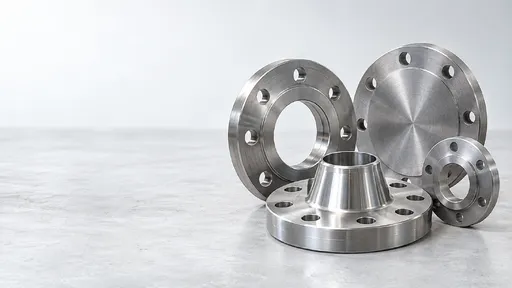

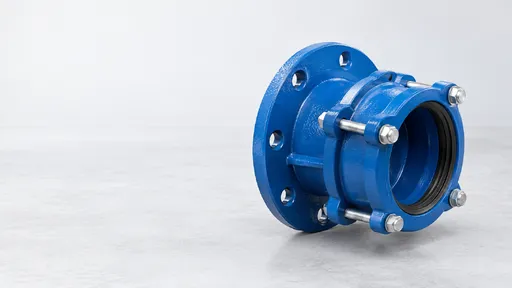

Фланцы и фланцевые изделия обеспечивают разъемное соединение участков трубопровода и подключение арматуры. Фланцевые заглушки применяются для временной или постоянной изоляции участка. Втулки под фланец обеспечивают переход с трубы на фланцевое соединение. Фланцевые компенсаторы компенсируют температурные деформации. Чугунные фланцы используются для чугунных трубопроводов, грувлочные фланцы устанавливаются на трубы с кольцевой проточкой.
- Материал изделия: чугун, сталь, полиэтилен, полипропилен, ПВДФ.
- Диаметр присоединения или условный проход.
- Тип соединения: раструбное, муфтовое, грувлочное, фланцевое, сварное, резьбовое.
- Угол отвода для отводов и отводов-тройников: 90°, 45°, 30°.
- Рабочее давление для напорных систем.
- Назначение: канализация, водоснабжение, отопление, технологические трубопроводы.
Как выбрать подходящую продукцию
Выбор деталей и соединений зависит от типа трубопровода, материала труб, параметров системы и условий монтажа. Для напорных систем водоснабжения и отопления учитывается рабочее давление и температура среды. Для канализационных систем важен тип соединения и способ прокладки.
Материал фасонных деталей должен соответствовать материалу труб или обеспечивать совместимость через переходные элементы. Чугунные изделия применяются в системах с чугунными трубами, стальные детали подбираются под стальные трубопроводы, полимерные элементы используются для полимерных труб.
Диаметр присоединения или условный проход фасонной детали должен соответствовать наружному диаметру трубы для раструбных и муфтовых соединений или условному проходу трубопровода для фланцевых и сварных соединений. Для переходных деталей учитываются оба диаметра.

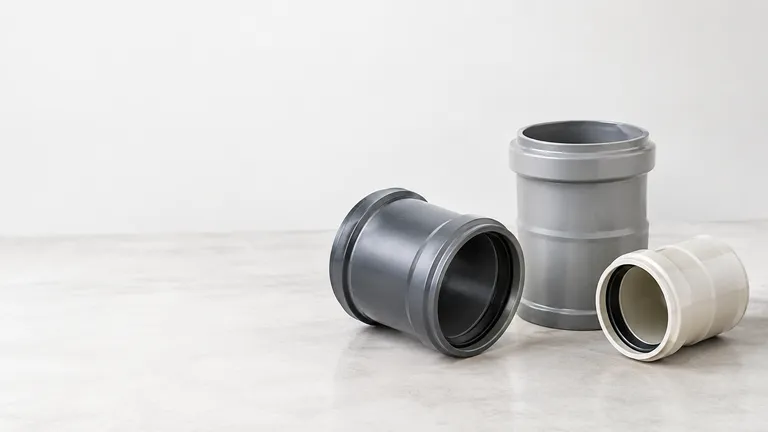

Тип соединения выбирается исходя из способа монтажа и требований проекта. Раструбные соединения используются в канализационных системах, муфтовые и грувлочные соединения обеспечивают быстрый монтаж, фланцевые соединения применяются для разъемных узлов, сварные соединения обеспечивают неразъемное соединение стальных трубопроводов.
Угол отвода подбирается по схеме трассировки. Отводы 90° применяются для поворота под прямым углом, отводы 45° используются для плавного изменения направления, отводы 30° применяются в специальных случаях.
| Параметр | Назначение |
|---|
| Материал | Определяет совместимость с трубами, устойчивость к среде, температурный диапазон |
| Диаметр | Должен соответствовать диаметру труб или условному проходу трубопровода |
| Тип соединения | Зависит от способа монтажа, требований к разъемности, материала труб |
| Рабочее давление | Учитывается для напорных систем водоснабжения, отопления, технологических трубопроводов |
| Угол отвода | Определяется схемой трассировки трубопровода |
Для канализационных систем выбираются раструбные чугунные или полимерные детали с углами 87,5° или 45°. Для водоснабжения подбираются детали с учетом рабочего давления и материала труб. Для отопления учитывается температура теплоносителя. Для технологических трубопроводов с химически активными средами применяются изделия из коррозионностойких материалов или полимеров.
При подборе фланцевых изделий учитывается условный проход, рабочее давление, тип фланцевого соединения по ГОСТ. Фланцы подбираются парами с соответствующими прокладками и крепежом. Втулки под фланец выбираются по наружному диаметру трубы и условному проходу фланца.
Для систем с температурным расширением рассматривается применение фланцевых компенсаторов. Для быстромонтируемых систем подбираются грувлочные детали с соответствующими уплотнениями.
Подбор и поставка
Фланикс поставляет детали и соединения трубопроводов под заявку и спецификацию. Специалисты Фланикс помогают подобрать фасонные детали, соединительные элементы и фланцевые изделия по параметрам трубопровода, условиям эксплуатации и требованиям проекта. Для комплектации заказа можно передать спецификацию, схему трассировки или параметры системы. Продукция поставляется по России.
