Хомуты для трубопроводов используются для крепления, соединения и устройства врезок в существующие магистрали. В каталоге представлены конструкции для подключения дополнительных отводов, монтажа измерительных приборов и выполнения ремонтных работ на действующих системах водоснабжения, канализации и технологических трубопроводов.
Что входит в раздел
Раздел включает две основные группы продукции, которые отличаются конструкцией, способом монтажа и назначением. Грувлочные хомуты-седелки применяются для устройства отводов на стальных и чугунных трубопроводах. Засверловочные полиэтиленовые хомуты предназначены для врезки в полиэтиленовые магистрали. Каждая группа имеет собственные параметры подбора и условия применения.

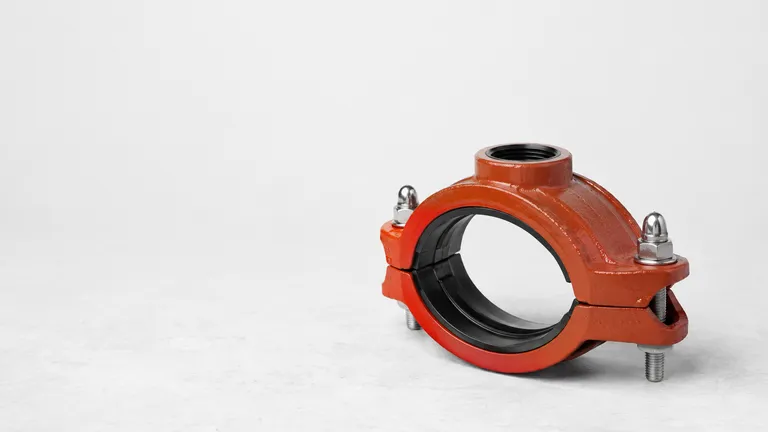

Грувлочные хомуты-седелки устанавливаются на наружную поверхность трубы и обеспечивают надёжное крепление отводного патрубка. Конструкция предусматривает резьбовое или фланцевое присоединение дополнительного оборудования. Хомуты этого типа подбираются по диаметру основной трубы, типу присоединения и материалу корпуса.

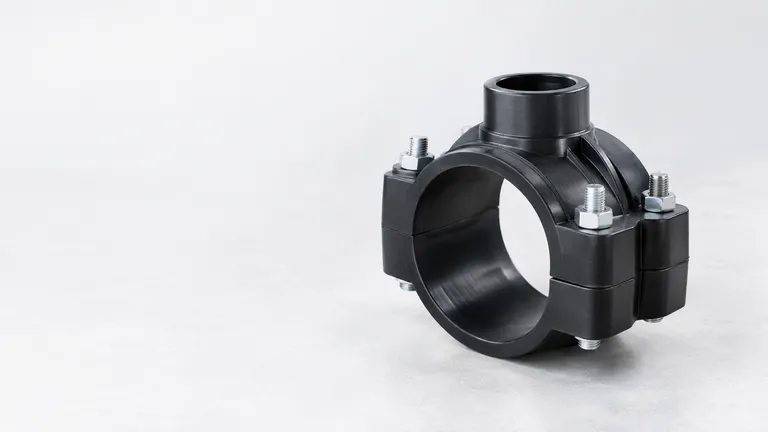

Засверловочные полиэтиленовые хомуты используются для врезки в полиэтиленовые трубопроводы без отключения системы. Конструкция позволяет выполнить сверление трубы через седло хомута с сохранением герметичности. Хомуты подбираются по диаметру основной магистрали, диаметру отводного патрубка и типу полиэтилена.
- диаметр основной трубы;
- диаметр отводного патрубка;
- материал трубопровода;
- способ присоединения;
- давление в системе;
- условия монтажа.
Как выбрать подходящую продукцию
Подбор хомутов начинается с определения типа трубопровода и параметров врезки. Для стальных и чугунных магистралей используются грувлочные хомуты-седелки, для полиэтиленовых труб подходят засверловочные хомуты. Диаметр основной трубы и диаметр отвода определяют типоразмер конструкции.
Способ присоединения зависит от типа подключаемого оборудования. Грувлочные хомуты могут иметь резьбовой или фланцевый выход. Засверловочные хомуты оснащаются патрубком с резьбой под запорную арматуру. Выбор конкретного варианта зависит от проекта и состава подключаемого оборудования.
Давление в системе влияет на выбор конструкции и материала уплотнений. Хомуты рассчитаны на определённое номинальное давление, которое должно соответствовать условиям эксплуатации трубопровода. Превышение номинального давления может привести к нарушению герметичности соединения.
| Параметр | Пояснение |
|---|
| Диаметр основной трубы | Определяет посадочный размер хомута |
| Диаметр отвода | Определяет размер присоединительного патрубка |
| Материал трубопровода | Влияет на выбор типа хомута: грувлочный или засверловочный |
| Способ присоединения | Резьбовой или фланцевый выход под подключаемое оборудование |
| Давление в системе | Должно соответствовать номинальному давлению хомута |
Условия монтажа влияют на выбор конструкции. Засверловочные хомуты используются, когда требуется выполнить врезку без остановки транспортировки среды. Грувлочные хомуты применяются при возможности проведения работ на отключённом участке. Способ крепления и тип уплотнений выбираются с учётом доступности участка монтажа и типа транспортируемой среды.
Материал корпуса и уплотнений подбирается с учётом свойств транспортируемой среды. Для питьевой воды применяются хомуты с допуском для контакта с пищевыми продуктами. Для технологических трубопроводов подбираются конструкции с устойчивостью к агрессивным средам. Уточнение требований к материалам выполняется по проектной документации или спецификации объекта.
Совместимость хомута с трубопроводом проверяется по внешнему диаметру трубы. Хомуты выпускаются под стандартные типоразмеры труб, но при подборе нужно учитывать фактический наружный диаметр магистрали. Несоответствие посадочного размера приводит к невозможности монтажа или нарушению герметичности.
Тип резьбы на отводном патрубке зависит от подключаемой арматуры или оборудования. Используются метрическая, трубная цилиндрическая или трубная коническая резьба. Выбор выполняется по типу присоединения запорной арматуры, измерительных приборов или других элементов, которые будут установлены на отводе.
Конструкция затяжного механизма влияет на удобство монтажа и надёжность крепления. Хомуты могут иметь болтовое или ленточное крепление. Болтовые конструкции обеспечивают равномерное усилие затяжки и применяются для ответственных соединений. Выбор механизма зависит от условий эксплуатации и требований проекта.
Подбор и поставка
Фланикс поставляет хомуты для трубопроводов под заявку и спецификацию. Специалисты компании помогают подобрать конструкцию по параметрам трубопровода, типу врезки и условиям монтажа. Для подбора нужно указать диаметр основной трубы, диаметр отвода, материал магистрали и способ присоединения подключаемого оборудования.
Продукцию можно заказать по проектной документации или техническому заданию. При комплектации заказа учитываются параметры системы, требования к материалам и условия эксплуатации. Доставка выполняется по России транспортными компаниями. Для оформления заявки можно передать спецификацию или параметры объекта.
