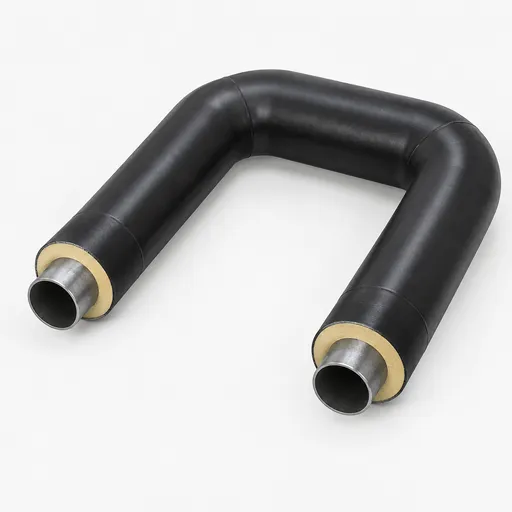

П-образный элемент ППУ ОЦ 159 мм Ст20 ГОСТ 10705-80 предназначен для устройства теплоизоляционного слоя в составе трубопроводной системы ППУ. Он рассчитан на несущую стальную трубу с наружным диаметром 159 мм. Теплоизоляционный слой выполнен из пенополиуретана, а наружная защитная оболочка изготовлена из оцинкованной стали.
Элемент имеет длину 1000 мм и П-образную конфигурацию. Расстояние между осями составляет 2000 мм. Несущая труба обозначена маркой Ст20, а размер наружного диаметра ПЭ-оболочки равен 250 мм.
Где используется П-образный элемент
П-образный элемент применяют там, где трубопровод ППУ проходит поворот или меняет направление. Такая геометрия позволяет сформировать изоляцию на угловом участке и связать её с теплоизоляцией прямых участков трубопровода. При этом защитная оболочка располагается снаружи теплоизоляционного слоя.
Конструкция предназначена для работы в составе трубопровода из стали с наружным диаметром 159 мм. ППУ выполняет функцию теплоизоляционного слоя, а оцинкованная сталь защищает наружный контур элемента. Такое решение используют при прокладке трубопроводов ППУ с изменением направления.
При выборе элемента учитывают не только диаметр несущей трубы, но и размеры готового узла. Для этой позиции заданы длина 1000 мм, расстояние между осями 2000 мм и наружный диаметр ПЭ-оболочки 250 мм. Эти параметры позволяют связать изделие с геометрией монтажного участка.
Особенности поворотного элемента
П-образная конфигурация соответствует поворотному элементу трубопровода ППУ. Он отличается от прямых участков формой и расположением несущей трубы. При монтаже поворотного узла используется собранный элемент, рассчитанный на трубу конкретного диаметра.
Теплоизоляционный материал пенополиуретан расположен вокруг несущей трубы. Снаружи установлена защитная оболочка из оцинкованной стали. Её наружный диаметр для данного элемента составляет 250 мм.
Длина каждого такого элемента равна 1000 мм. Расстояние между осями 2000 мм задает пространственное положение П-образного узла. Эти размеры важны при сопоставлении изделия со схемой трубопровода и параметрами монтажного участка.
По каким размерам выбирать элемент
Основной размер для выбора, это диаметр несущей трубы. Здесь он составляет 159 мм. Показатель должен соответствовать трубе, на которой будет установлен элемент, поскольку от него зависят внутренние геометрические параметры теплоизоляционного слоя.
Не меньшее значение имеет наружный диаметр ПЭ-оболочки. Для рассматриваемого элемента он равен 250 мм. Этот размер характеризует внешний контур конструкции и используется при проверке соответствия проектной схеме.
Длина 1000 мм определяет протяженность отдельного элемента. Если требуется иная длина, следует подготовить соответствующую заявку или спецификацию, а не предполагать возможность изменения готового изделия.
Расстояние между осями 2000 мм также относится к геометрии узла. Этот параметр необходимо учитывать при размещении поворота трубопровода. Вместе с длиной он даёт представление о форме и расположении П-образной части.
Материалы и геометрия готового узла
В конструкции использованы три основных слоя или элемента. Несущая часть представлена стальной трубой марки Ст20 с наружным диаметром 159 мм и толщиной стенки 4 мм. Теплоизоляционный слой выполнен из ППУ, его толщина составляет 41,6 мм.
Снаружи расположена защитная ПЭ-оболочка с наружным диаметром 250 мм. Толщина её стенки составляет 3,9 мм. В рассматриваемом элементе также подтверждено применение оцинкованной стали в качестве материала защитной оболочки.
Указанные размеры характеризуют разные части конструкции и не взаимозаменяемы. Диаметр 159 мм относится к несущей трубе, диаметр 250 мм относится к наружной оболочке, а толщина 41,6 мм определяет параметр теплоизоляционного слоя.
Нормативный документ для элемента указан как ГОСТ 10705-80. При оформлении запроса лучше использовать полное наименование изделия, включающее геометрию, размеры и обозначение материала.
Что передать для подбора
Для точного подтверждения заказа подготовьте название элемента, диаметр несущей трубы и требуемую геометрию. Если выбор проводится по действующему проекту, укажите соответствующие размеры из спецификации или монтажной схемы.
В заявке также можно указать длину, расстояние между осями и наружный диаметр оболочки. Эти данные позволят проверить соответствие элемента геометрии трубопровода. Для рассматриваемого изделия это длина 1000 мм, расстояние 2000 мм и диаметр оболочки 250 мм.
Если заказ оформляется по спецификации, передайте полное наименование позиции. При необходимости включения элемента в комплектацию поставки укажите это отдельно. Также можно написать, относится ли покупка к одному элементу или к другой группе трубопроводной продукции.
Где купить элемент ППУ
П-образный элемент ППУ ОЦ 159 мм Ст20 можно заказать по заявке или включить в комплектацию поставки. Для подбора передайте полное название изделия, основные размеры и сведения из спецификации. Фланикс поможет сориентироваться по параметрам позиции.
